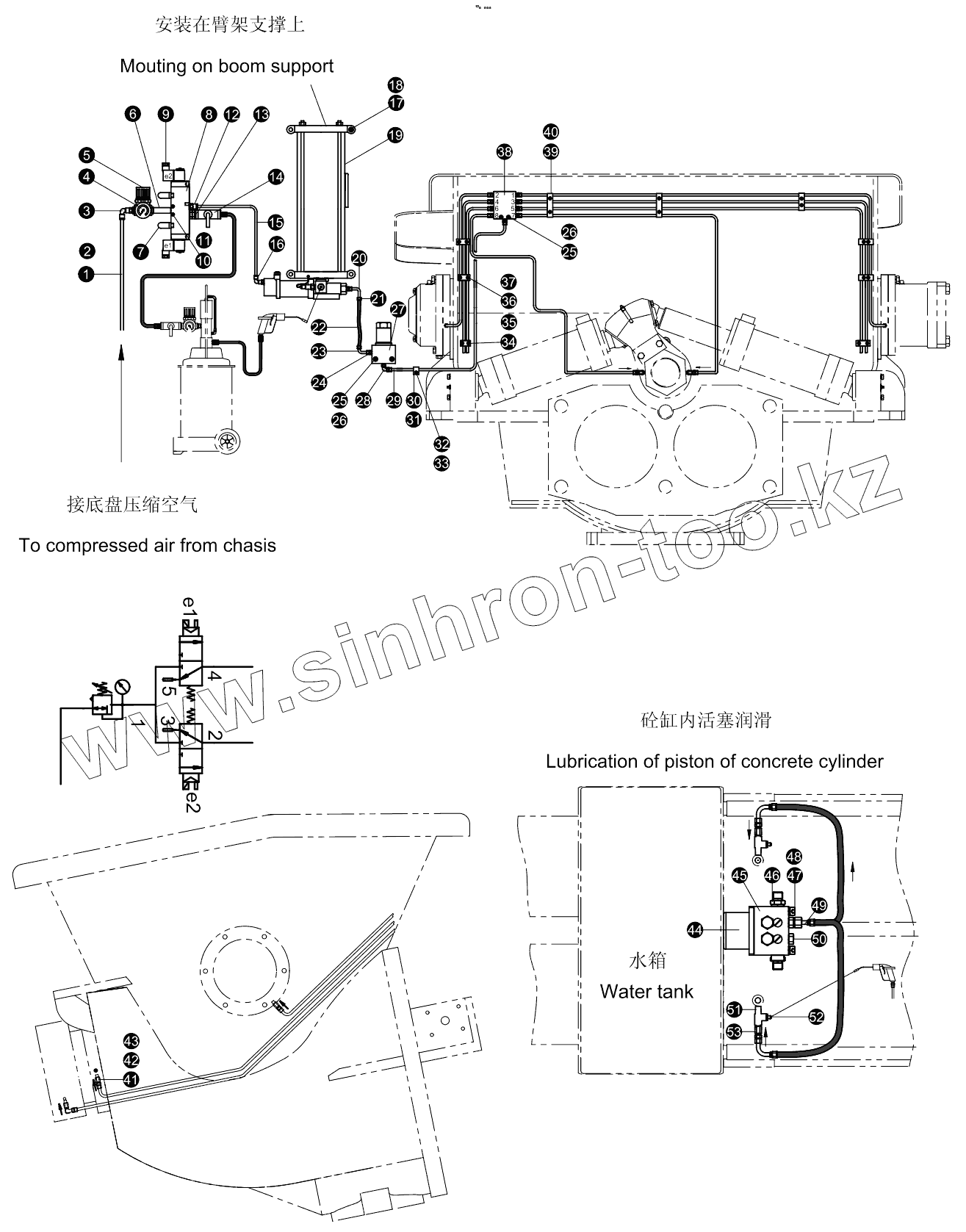

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Lubrication system 001692406A0000000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 001692401A0000024 | Straight soft pipe | |
| 2 | 001692401A0000026 | Hose | |
| 3 | 1140101502 | L quick joint | |
| 4 | 1991800135 | Manometer | |
| 5 | 1019900439 | Pressure regulator | |
| 6 | 1140101551 | Double worm joint | |
| 7 | 1000200174 | Muffler | |
| 8 | 1010302328 | Dual solenoid valve | |
| 9 | 1019900440 | Eletromagnet & socket | |
| 10 | 1040000235 | Bolt | |
| 11 | 1040300044 | Washer | |
| 12 | 1140104631 | Quick joint | |
| 13 | 1140101644 | Double worm joint ESK | |
| 14 | 1010300601 | Sphere valve | |
| 15 | 001692401A0000020 | Straight soft pipe | |
| 16 | 1140101501 | L-quick joint | |
| 17 | 1040100122 | Screw | |
| 18 | 1040300063 | Washer | |
| 19 | 1070000025 | Pneumatic lubricant pump | |
| 20 | 1080400087 | 90°Pole of long hose | |
| 21 | 1990200347 | Worm clamp | |
| 22 | 001692401A0000021 | High-pressure hose | |
| 23 | 1080400059 | 90°expanding core | |
| 24 | 1080400056 | Straight joint | |
| 25 | 1040100272 | Screw | |
| 26 | 1040300062 | Washer | |
| 27 | 1010600044 | Mesh filter | |
| 28 | 1080400057 | Elbow joint | |
| 29 | 001692401A0000023 | Bronze pipe | |
| 30 | 001692401A0000004 | Soleplate of 1st clamp | |
| 31 | 001692401A0000005 | Cover of 1st clamp | |
| 32 | 1040000151 | Bolt | |
| 33 | 1040300060 | Washer | |
| 34 | 001692401А0000006 | Soleplate of 2nd clamp | |
| 35 | 001692401А0000007 | Cover of 2nd clamp | |
| 36 | 001692401А0000008 | Soleplate of 3rd clamp | |
| 37 | 001692401А0000009 | Cover of 3rd clamp | |
| 38 | 1080400019 | SSV8-K distributor | |
| 39 | 001692401А0000010 | Soleplate of 4th clamp | |
| 40 | 001692401А0000011 | Cover of 4th clamp | |
| 41 | 001692401А0000013 | Lengthen joint 1 | |
| 42 | 001692401А0000014 | Lengthen joint 2 | |
| 43 | 1081000560 | Combined seal washer | |
| 44 | 001692401А0000015 | Mounting plate of double wire distributor | |
| 45 | 1080400018 | Double wire distributor | |
| 46 | 1140101461 | End straight coupling | |
| 47 | 1081000480 | Rhombus seal | |
| 48 | 1040100024 | Screw | |
| 49 | 1999900056 | Pole of short hose | |
| 50 | 001692401А0000017 | Screw plug G1/4 | |
| 51 | 001692401А0000016 | Greasing T-joint | |
| 52 | 1080000007 | Oil cup | |
| 53 | 1010301996 | Check valve joint of r\il fillinn r\r\in + |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
