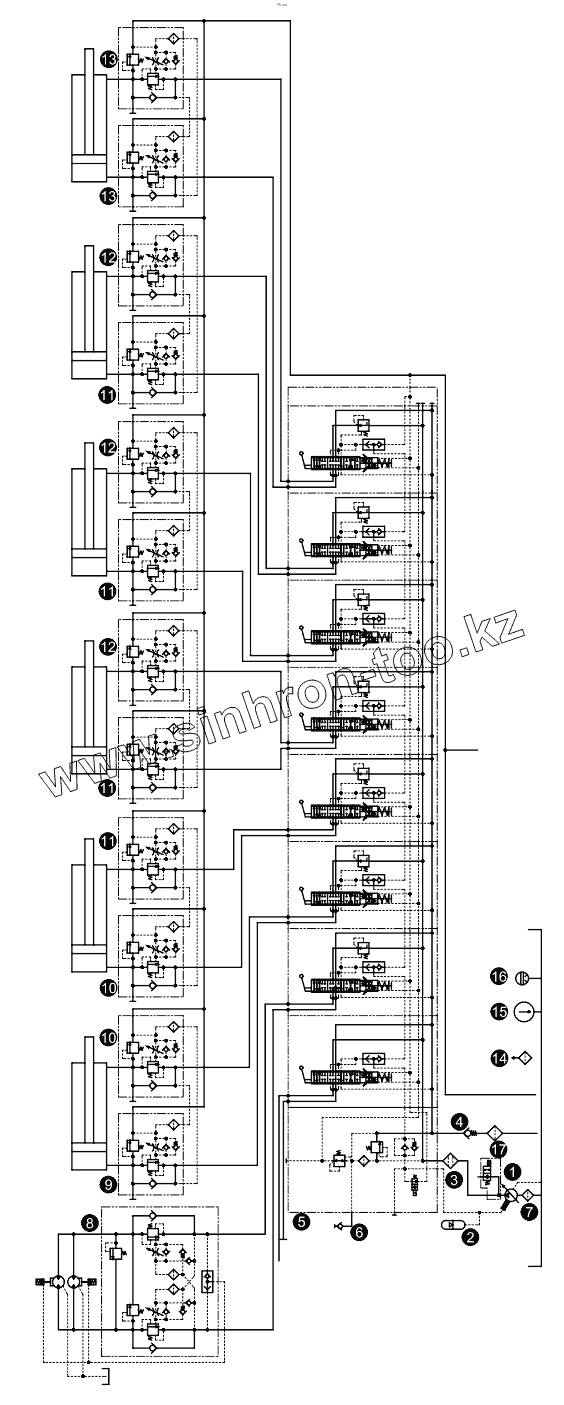

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Hydraulic schematic of boom 001619150A0000000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

11

11

11

12

12

12

13

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1010000089		Bent axis axial piston pump
2	1010800019		Accumulator
3	1010600436		Compressed oil filter
4	1010300552		Counterbalance valve
5	001611250А0010000		Multi-valve
6	1140101574		Manometer-test point joint
7	1010600435		Oil suction filter
8	1010300553		Slewing control valve
9	1010300595		Balance valve
10	1010300550		Balance valve
11	1010300624		Balance valve
12	1010300625		Balance valve
13	1010300626		Balance valve
14	1010500092		Air filter
15	1019900226		Level gauge
16	1019900420		Oil level sensor
17	1019900244		Plug
