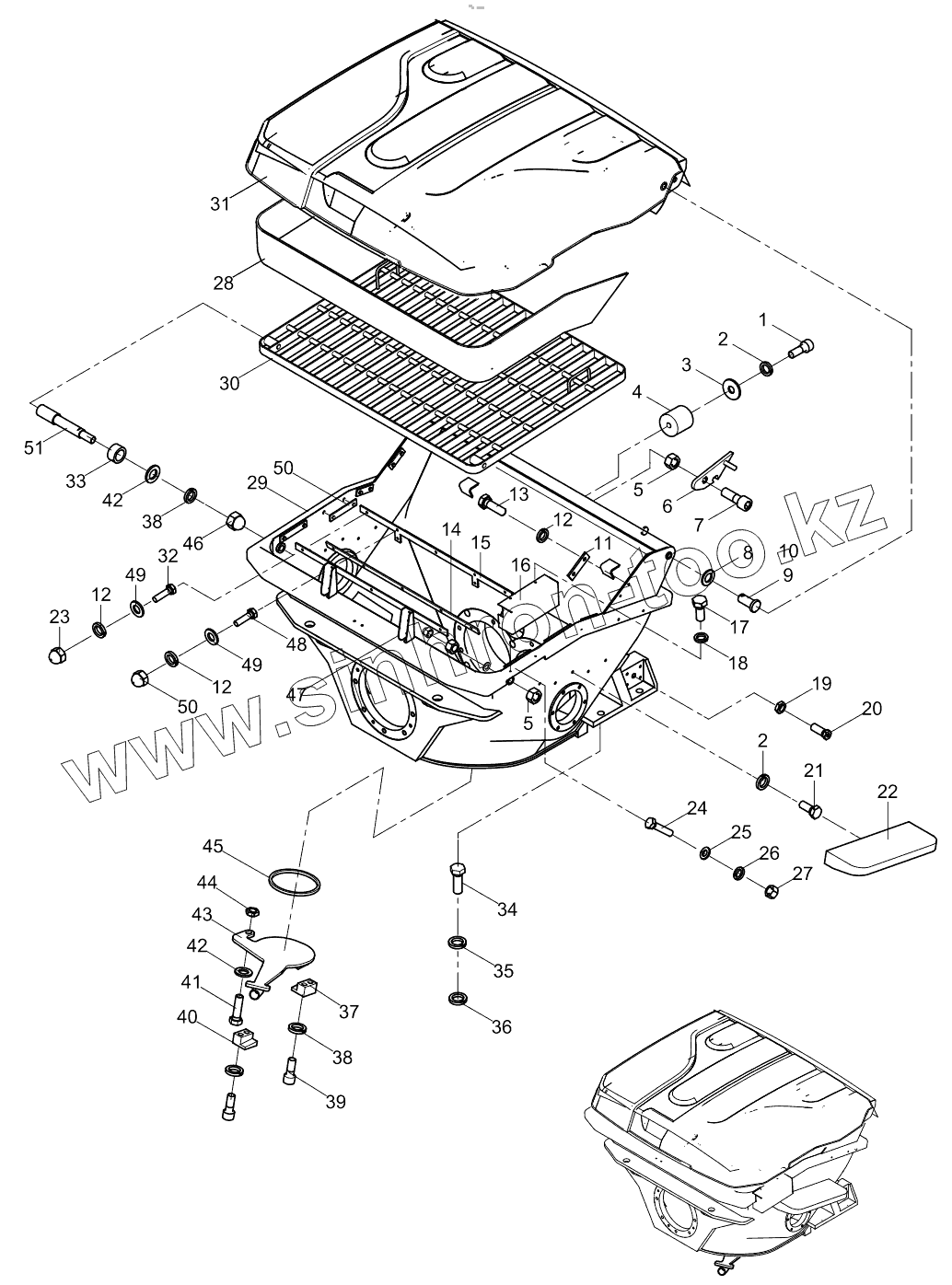

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Hopper assembly 001690104E0000000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
42
43
44
45
46
47
48
49
49
50
50
51
Позиция на иллюстрации Заводской номер детали Название детали
1 1040100097 Screw
2 1040300067 Washer
3 1040300211 Washer
4 001690104С0000003 Rubber gasket
5 1040200096 Nut
6 001690104С0300000 Lock hook
7 1040100054 Screw
8 1040300106 Washer
9 001690104А0000004 Pin
10 1040500233 Шплинт 5x40
11 001690104В0000003 Small press plate
12 1040300063 Washer
13 1040000288 Bolt
14 001690104В0000002 Front press plate
15 001690104А0000002 Press plate
16 001690104А0000006 Protection cover
17 1040000151 Bolt
18 1040300060 Washer
19 1040200099 Nut
20 001690101А0000001 Bolt
21 1040000114 Bolt
22 001690104D0700000 Pedal assembly
23 1040200302 Nut
24 1040000514 Bolt
25 1040300045 Washer
26 1040300044 Washer
27 1040200100 Nut
28 001690104С0000002 Rubber coaming
29 001690104Н0100000 Weldment of hopper
30 001690104Н0200000 Grille
31 001690104D0200000 Hopper cover
32 1040000018 Bolt
33 001690104А0000008 Shaft sleeve
34 1040000488 Bolt
35 1040300049 Seal ring
36 1040300050 Washer
37 000190101А0300002 Right sloping block
38 1040300065 Washer
39 1040100094 Screw
40 000190101А0300001 Left sloping block
41 1040000177 Bolt
42 1040300052 Washer
43 001690104А0400000 Rotation door
44 1040200098 Nut
45 001690101А0400001 Gasket
46 1040200289 Nut
47 001690104С0000001 Vertical enforcement board
48 1040000110 Bolt
49 1040300066 Washer
50 001690104Е0200000 Side-push plate
51 001690104Н0300000 Rotate shaft
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
