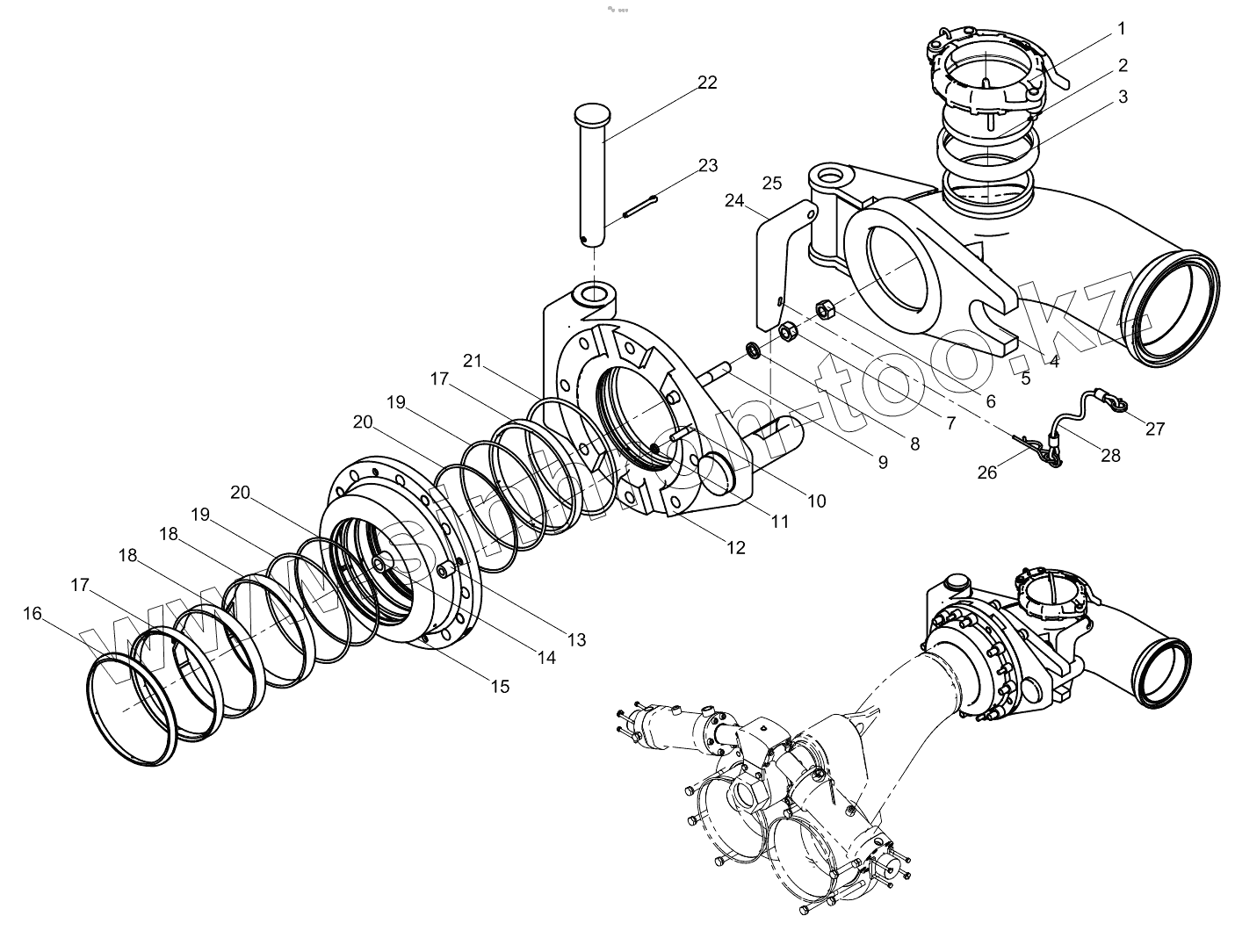

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Distribution valve assembly 001690207A0000000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

17

18

18

19

19

20

20

21

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	001693301А0009100		Pipe clamp
2	001690201А0300000		Сover
3	001693301А0009005		Seal ring
4	001690202С0300000		Outlet bend
5	001690201А0000008		Chain ring
6	000190201А0000019		Screw cover
7	1040200097		Nut
8	1040300038		Washer
9	1040000505		Pillar bolt
10	1040100259		Screw
11	1040300054		Washer
12	001690202А0100000		Outlet
13	001690201А0000012		Support seating 2
14	001690201А0000001		Support seating
15	001690202А0000001		Bearing pedestal
16	000190201А0000007		J-dustproof ring
17	000190201А0000008		Yx-Seal ring
18	000190201А0000009		Bearing
19	1081000456		O-ring
20	000190201А0000010		Gasket
21	1081000468		O-ring
22	001690201А0000010		Pin
23	1040500217		Pin
24	001690201А0000011		Inclined block
25	1031000018		Chain, d=2
26	001605103А0700004		Inserted pin
27	1999900000		Key ring
28	001605103А0703000		Wre sleeve

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
