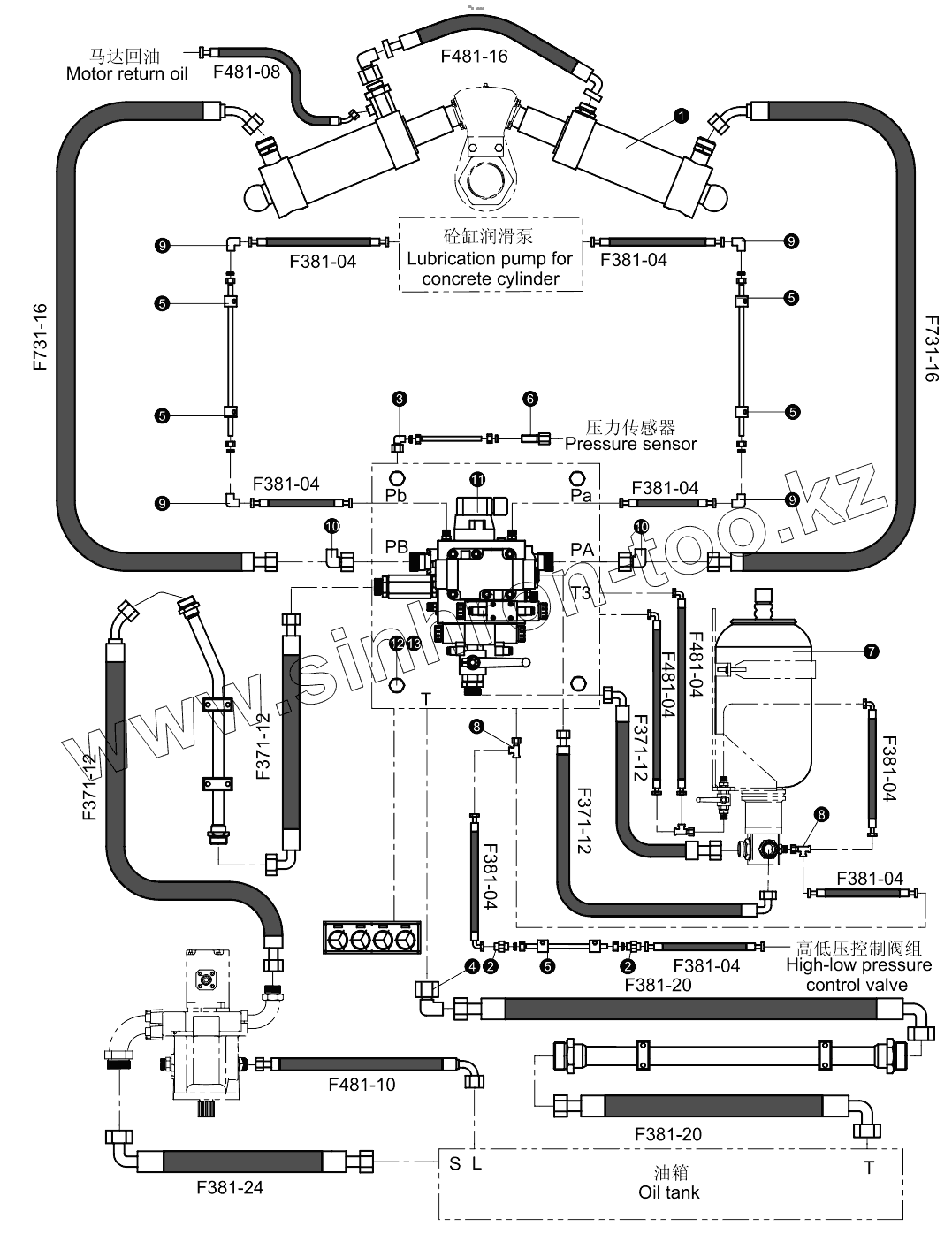

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Distribution circuit piping layout 001619119A0100000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
5
5
5
5
6
7
8
8
9
9
9
9
10
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 001609619А0201000 Swing cylinder ASSY.
2 1140101427 Straight joint
3 1140101476 Right angle built-up joint
4 1140101704 Elbow joint
5 1990200289 Pipe clamp
6 000198930А0300001 Neighbor joint
7 001609619А0202000 Accumulator assembly
8 1140101487 Combined T-joint
9 1140101511 Elbow joint
10 1140104608 Elbow joint
11 001620419А0001000 Distributing valve block
12 1040000114 Bolt
13 1040300067 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
