Каталог запасных частей к технике: Zoomlion K56X-6RZ. Cylinder of 5th section 001621207A0500000

Тип техники

Марка

Модель

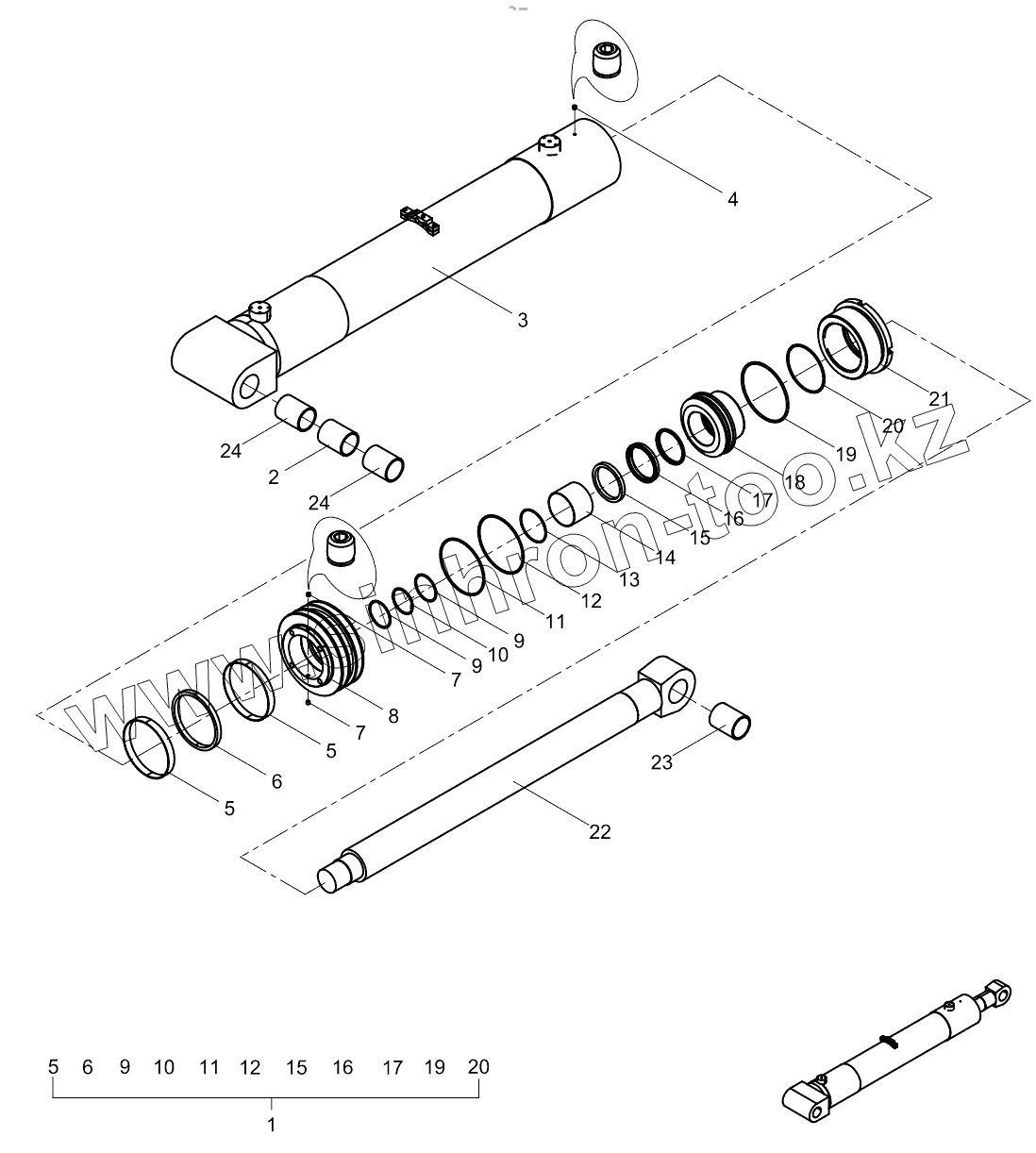

Схема

1

2

3

4

5

5

5

6

6

7

7

8

9

9

9

10

10

11

11

12

12

13

14

15

15

16

16

17

17

18

19

19

20

20

21

22

23

24

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	001600001А0000200		Repair kit
2	011299905А0000060		Spacer bush
3	001621207А0501000		Cylinder block
4	1040101151		Screw
5	1081400762		Guide ring
6	1081000508		ZP combined piston seal
7	1040100369		Screw
8	001607207А0500001		Piston
9	1040301322		Gasket
10	1081000526		O-ring
11	1081000453		O-ring
12	1040301074		Gasket
13	1040300164		Gasket
14	1054400136		Composite bush
15	1089900302		BU piston rod seal
16	1089900303		Seal of piston rod
17	1081200266		Dustproof ring
18	001621207А0500102		Guide sleeve
19	1081001492		О-кольцо 132x3.55
20	1081000443		O-ring
21	001607207А0500003		Pressure cover
22	001621207А0502000		Piston rod
23	011299901А0000018		Double layer metal bushing
24	011299902А0000035		Double layer metal bushing
