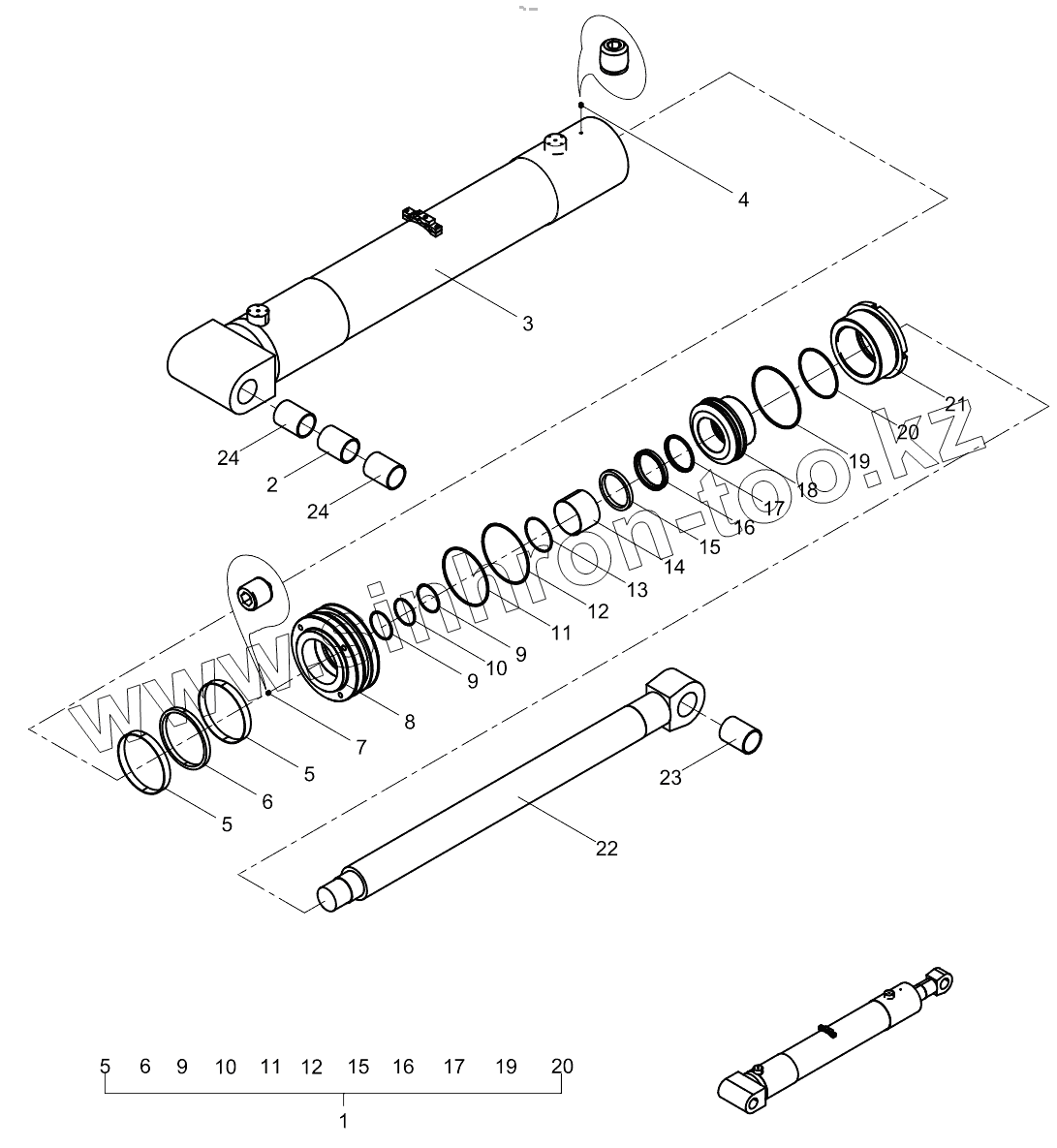

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Cylinder of 3rd section 001621207A0300000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

6

6

7

8

9

9

9

10

10

11

11

12

12

13

14

15

15

16

16

17

17

18

19

19

20

20

21

22

23

24

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	001600001А0000198		Repair kit
2	011299905А0000062		Spacer bush
3	001621207А0301000		Cylinder block
4	1040100466		Screw
5	1081400797		Guide ring
6	1081000512		Combined piston seal
7	1040100368		Screw
8	001610907А0300101		Piston
9	1040301287		Gasket
10	1081000615		O-ring
11	1081000466		O-ring
12	1040301145		Gasket
13	1040300232		Gasket
14	1054400006		Composite bush
15	1081000582		Combined seal of piston rod
16	1081000514		Piston rod seal element
17	1081200134		Dustproof ring
18	001609807А0300102		Guide sleeve
19	1081001690		O-ring
20	1081000645		O-ring
21	001609807А0300003		Pressure cover
22	001621207А0302000		Piston rod
23	011299901А0000046		Double layer metal bushing
24	011299902А0000036		Double layer metal bushing

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
