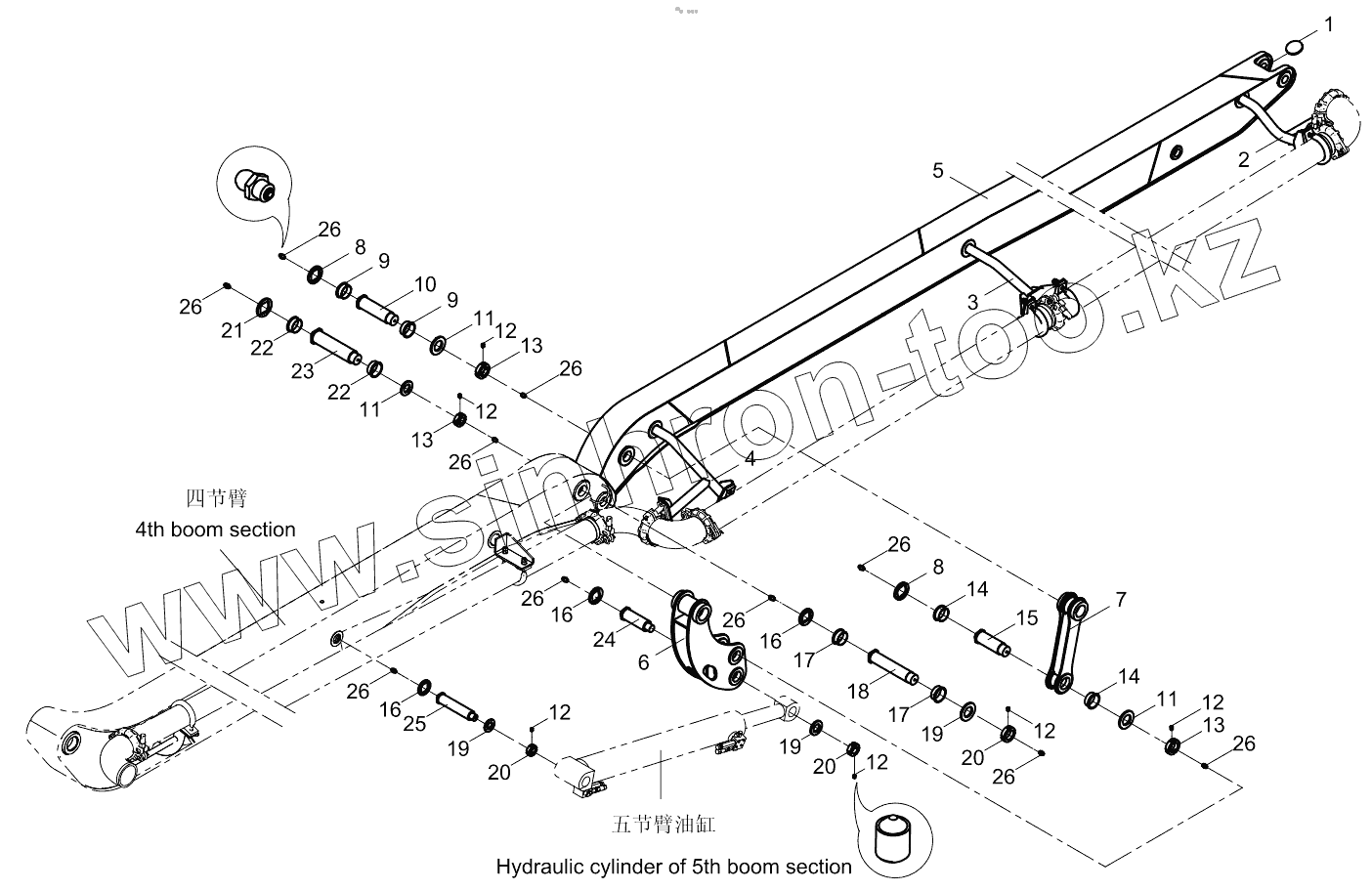

Каталог запасных частей к технике: Zoomlion K56X-6RZ. 5th boom section 001621206D0500000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
9
10
11
11
11
12
12
12
12
12
12
13
13
13
14
14
15
16
16
16
17
17
18
19
19
19
20
20
20
21
22
22
23
24
25
26
26
26
26
26
26
26
26
26
26
Позиция на иллюстрации Заводской номер детали Название детали
1 001619006А0600001 Flitch
2 001621206D0504000 Support С
3 001621206А0503000 Support В
4 001621206В0502000 Support A
5 001621206D0501000 5th boom structure
6 001621206А2600000 Bent rod D
7 001621206А2700000 Straight rod D
8 001619506А0000036 Clipboard VIM
9 001621206А0000031 Bronze bushing
10 001621206А0000030 Pin
11 001619506А0000047 Support plate
12 1040100370 Screw
13 001619506А0000046 Round nut
14 001621206А0000033 Bronze bushing
15 001621206А0000032 Pin
16 001619006А0000039 Clipboard
17 001619006А0000042 Bronze bushing
18 001621206А0000029 Pin
19 001609906А0000021 Support plate
20 001610906А0000018 Round nut
21 001620606А0000023 Clipboard
22 001621206А0000028 Bronze bushing
23 001621206А0000027 Pin
24 001621206А0000026 Pin
25 001621206А0000025 Pin
26 1080000007 Oil cup
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
