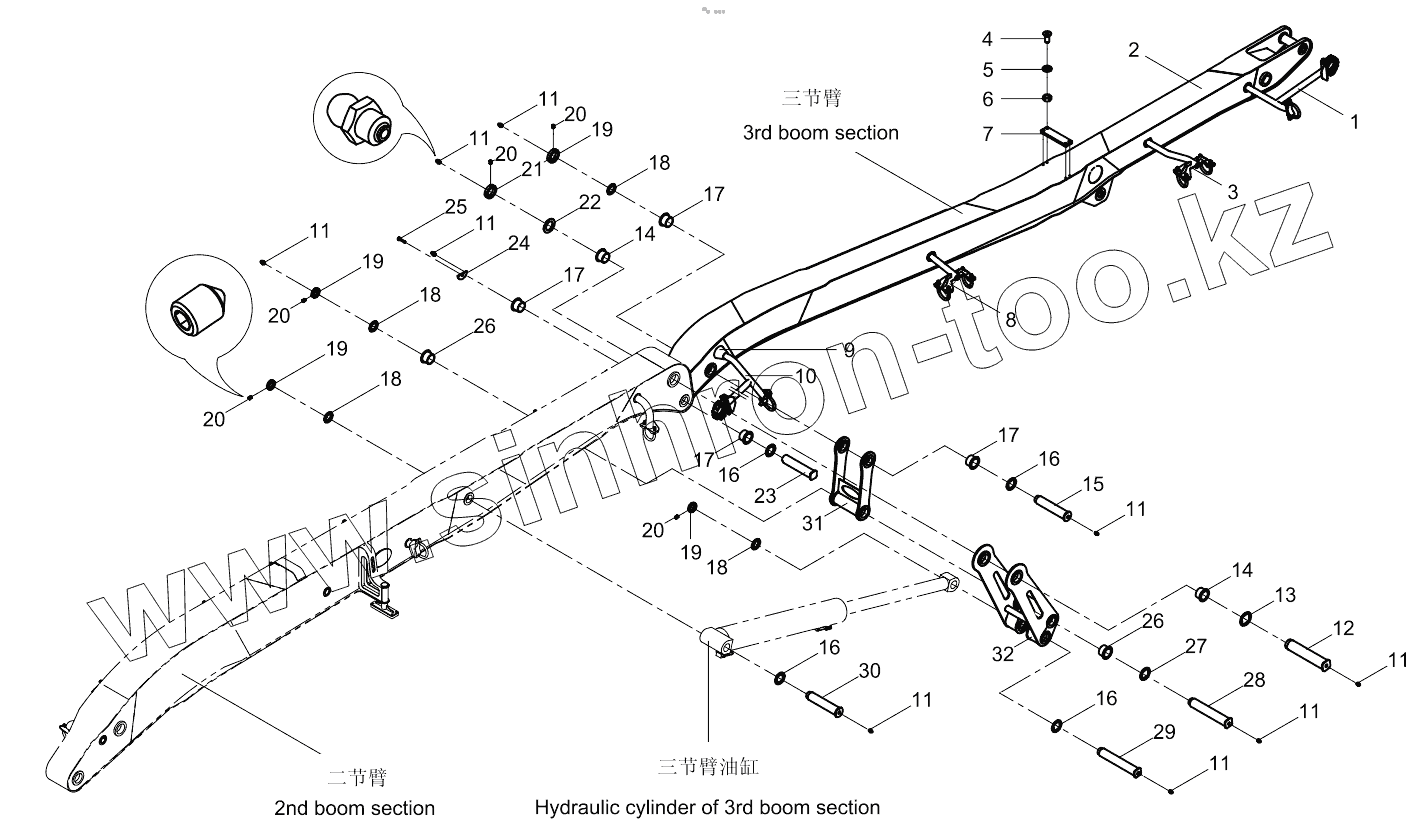

Каталог запасных частей к технике: Zoomlion K56X-6RZ. 3rd boom section 001621206A0300000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
11
11
11
11
11
11
11
12
13
14
14
15
16
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
20
20
20
20
20
21
22
23
24
25
26
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 001621206А0306000 Support D
2 001621206А0301000 3rd boom structure
3 001621206А0305000 Support С
4 1040100478 Screw
5 1040300067 Washer
6 1040200113 Nut
7 001621206А0300001 Support plate
8 001621206А0304000 Support В
9 001605106А0100010 Support enforcement cone
10 001621206А0303000 Support A
11 1080000007 Oil cup
12 001621206А0000012 Pin
13 001619506А0000015 Clipboard III
14 001621206А0000013 Bronze bushing
15 001621206А0000016 Pin
16 001619506А0000012 Clipboard II
17 001621206А0000015 Bronze bushing
18 001610906А0000013 Support plate
19 001607206А0000024 Round nut
20 1040100370 Screw
21 001607206А0000018 Round nut
22 001610906А0000006 Support plate
23 001621206В0000014 Pin
24 001619506А0000056 Clipboard
25 1040101425 Screw
26 001620506А0000007 Bronze bushing
27 001619006А0000029 Clipboard
28 001621206А0000017 Pin
29 001621206А0000011 Pin
30 001621206А0000010 Pin
31 001621206А2300000 Straight rod В
32 001621206А2200000 Bent rod В
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
