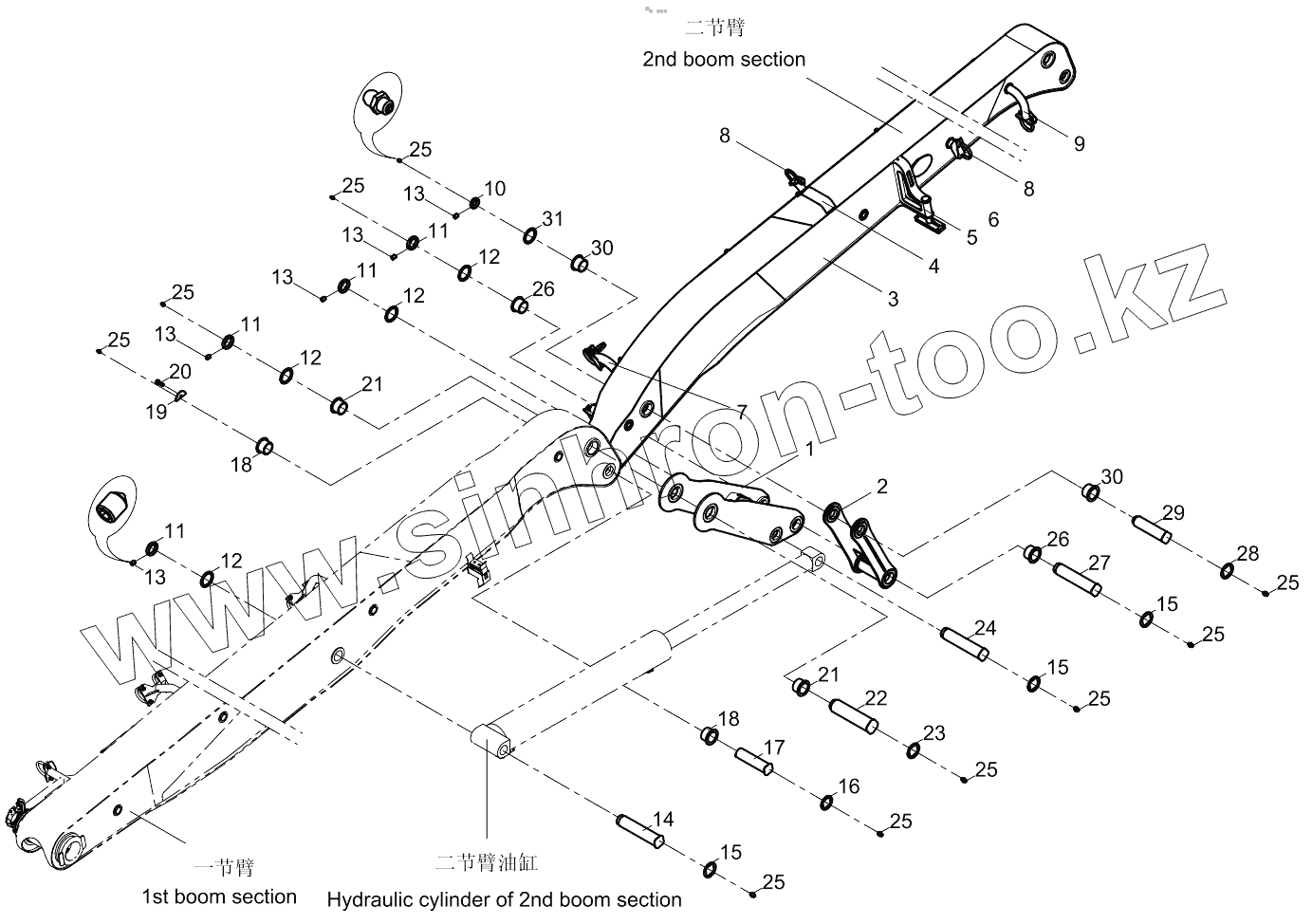

Каталог запасных частей к технике: Zoomlion K56X-6RZ. 2nd boom section 001621206A0200000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

11

11

11

12

12

12

12

13

13

13

13

13

14

15

15

15

16

17

18

18

19

20

21

21

22

23

24

25

25

25

25

25

25

25

25

25

25

26

26

27

28

29

30

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	001621206A2000000		Bent rod A
2	001621206A2100000		Straight rod A
3	001621206A0201000		2nd boom structure
4	001621206A0203000		2nd boom support
5	001621206A0204000		4th boom limit support
6	001621206A0205000		Ajust support
7	001621206A0206000		Support A
8	001621206A0207000		Support B
9	001621206A0208000		Support C
10	001607206A0000024		Round nut
11	001607206A0000018		Round nut
12	001610906A0000006		Support plate
13	1040100370		Screw
14	001621206A0000003		Pin
15	001619506A0000015		Clipboard III
16	001619506A0000018		Clipboard IV
17	001621206B0000007		Pin
18	001619806A0000021		Bronze bushing
19	001619506A0000056		Clipboard
20	1040101425		Screw
21	001621206A0000006		Bronze bushing
22	001621206A0000005		Pin
23	001619006A0000007		Clipboard
24	001621206A0000004		Pin
25	1080000007		Oil cup
26	001619506A0000010
27	001621206A0000009
28	001619006A0000019
29	001621206A0000008
30	001619006A0000016		Bronze bushing
31	001610906A0000013		Support plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
