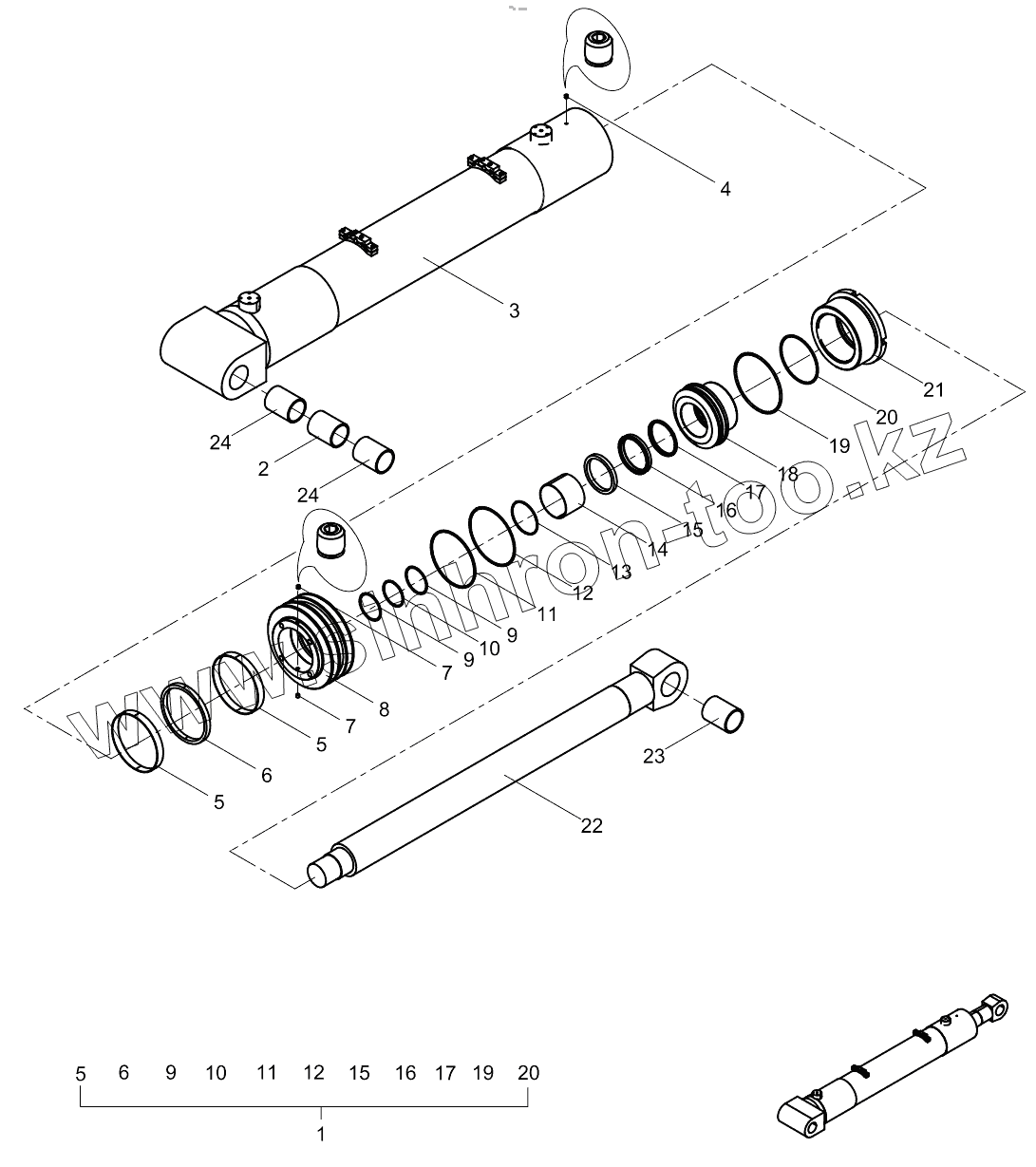

Каталог запасных частей к технике: Zoomlion K56X-6RZ. 2nd boom cylinder 001621207A0200000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
6
7
7
8
9
9
9
10
10
11
11
12
12
13
14
15
15
16
16
17
17
18
19
19
20
20
21
22
23
24
24
Позиция на иллюстрации Заводской номер детали Название детали
1 001600001А0000196 Repair kit
2 011299905А0000061 Spacer bush
3 001621207А0201000 Cylinder block
4 1040100467 Screw
5 1081400808 Guide ring
6 1081000721 Combined seal
7 1040100741 Screw
8 001610907А0200101 Piston
9 1040301007 Gasket
10 1081000611 O-ring
11 1081000600 O-ring
12 1040300817 Gasket
13 1040300950 Gasket
14 1054400050 Composite bush
15 1081000695 Seal of piston rod
16 1081000700 Seal of piston rod
17 1081200148 Dustproof ring
18 001610907А0200102 Guide sleeve
19 1081000666 O-ring
20 1081000457 O-ring
21 001610907А0200003 Pressure cover
22 001621207А0202000 Piston rod
23 011299901А0000073 Double layer metal bushing
24 011299902А0000020 Double layer metal bushing
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
