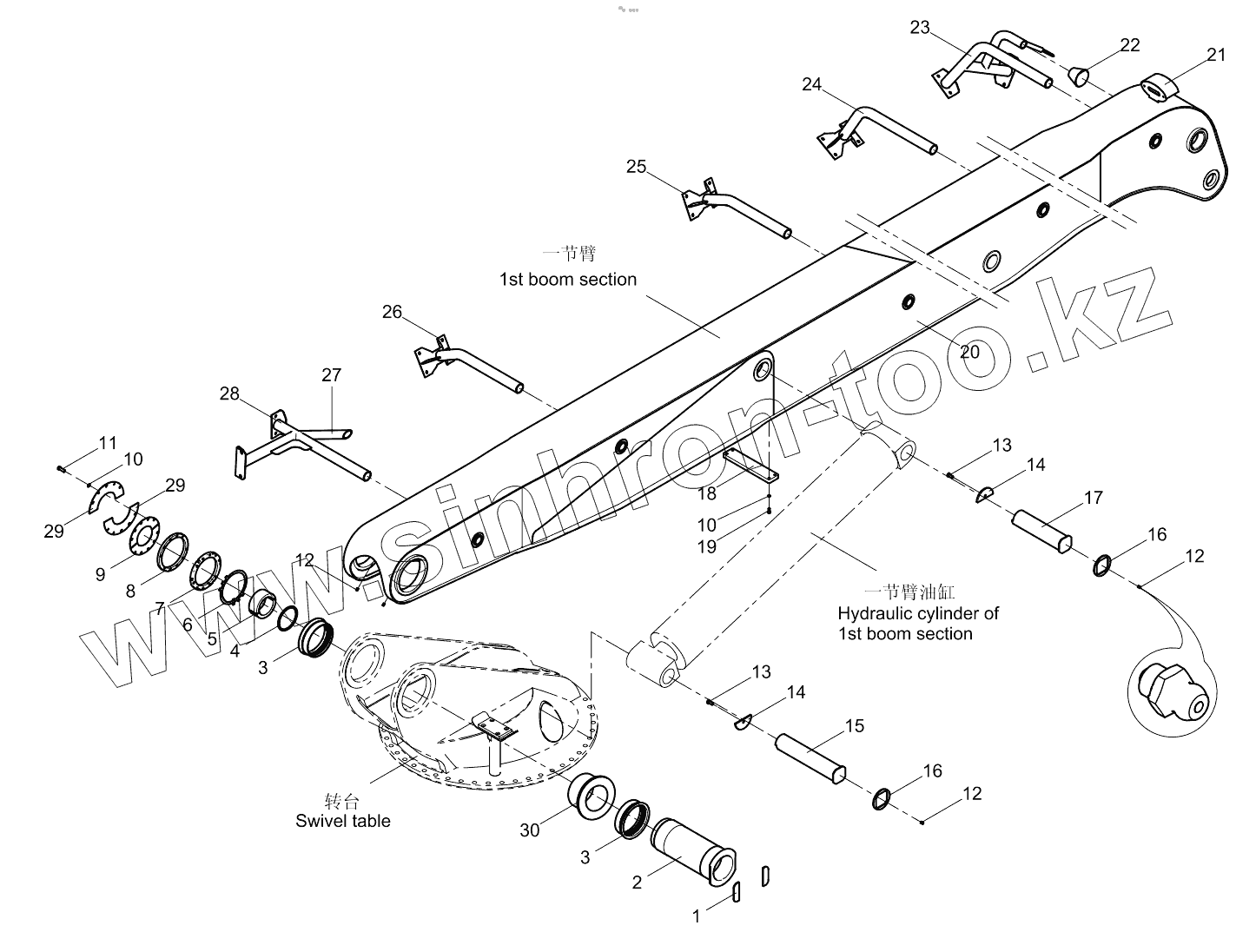

Каталог запасных частей к технике: Zoomlion K56X-6RZ. 1st boom section 001621206A0100000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
10
11
12
12
12
13
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 001609606А0000001 Clipboard
2 001621206А0001000 Hollow shaft
3 001619506А0000014 Bronze bushing
4 001609906А0000004 Clipboard of concrete pipe pad
5 001609906В0000003 Concrete pipe pad
6 001610906А0000030 Stop ring of round nut
7 001609906А0000001 Round nut
8 001609906А0000002 Clipring
9 001619506А0000057 Clipboard
10 1040300054 Washer
11 1040000169 Bolt
12 1080000007 Oil cup
13 1040101425 Screw
14 001619506А0000033 Shaft end baffle I
15 001621206В0000001 Pin
16 001619506А0000001 Clipboard I
17 001621206В0000002 Pin
18 001621206А0100001 Support plate
19 1040100087 Screw
20 001621206А0101000 1st boom structure
21 001607106А0106000 Mounting structure of height light
22 001605106А0100010 Support enforcement cone
23 001621206А0107000 Support E
24 001621206А0106000 Support D
25 001621206А0105000 Support С
26 001621206А0104000 Support В
27 001621206А0100002 Strengthen pipe
28 001621206А0103000 Support A
29 001609106А0000002 Shaft end cover plate I
30 001619506В0000014 Double metal bush
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
