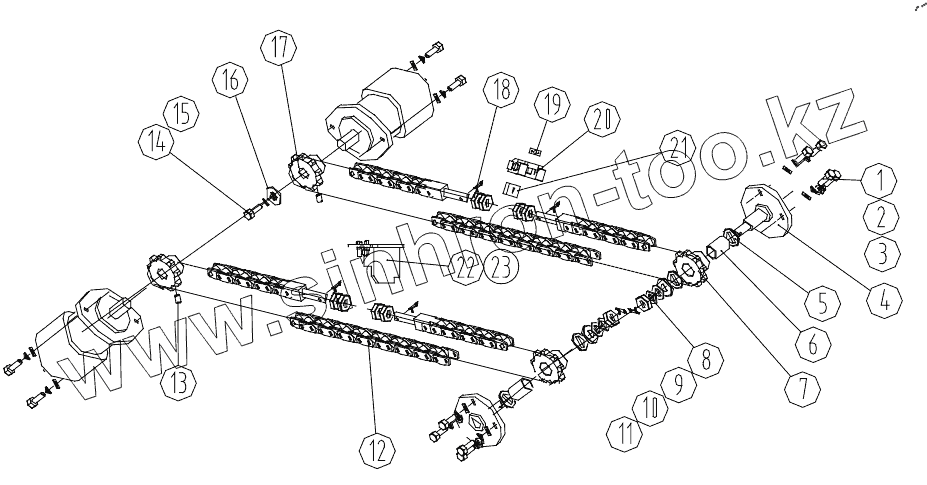

Каталог запасных частей к технике: Zoomlion 47X-5RZ. THE ORGANIZATION OF CHAIN
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1040100054 | Screw | |
| 2 | 1040300054 | Washer | |
| 3 | 1040300233 | Washer | |
| 4 | 001607703A1001000 | Seat | |
| 5 | 001607703A1000002 | Bearings | |
| 6 | 001607703A1000003 | Sleeve | |
| 7 | 001607703A1000001 | Chain wheel | |
| 8 | 1040200110 | Nut | |
| 9 | 1040300065 | Washer | |
| 10 | 1040300247 | Washer | |
| 11 | 1040500254 | Pin | |
| 12 | 001610103A2002000 | Chain | |
| 13 | 1040000620 | Screw | |
| 14 | 1040000288 | Bolt | |
| 15 | 1040300063 | Washer | |
| 16 | 001607703A1000006 | Cover | |
| 17 | 001607703A1000005 | Chain wheel | |
| 18 | 1040200098 | Nut | |
| 19 | 001610103A2001000 | Plate | |
| 20 | 001610103A2000001 | Plate | |
| 21 | 001610103A2000002 | Seat1 | |
| 22 | 001610103A2003000 | Plate | |
| 23 | 001610103A2004000 | Plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
