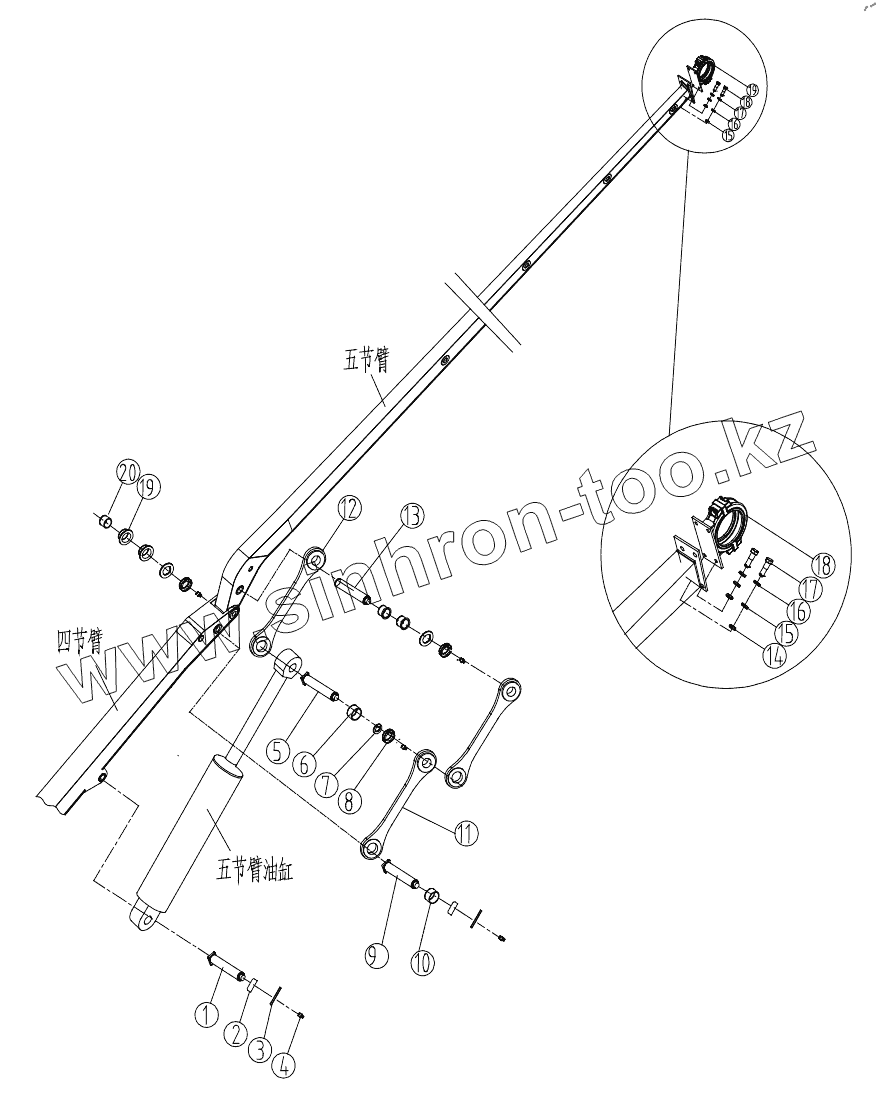

Каталог запасных частей к технике: Zoomlion 47X-5RZ. THE BOOM ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 001609606A0000013 | Pin | |
| 2 | 001609606A0000016 | Baffle | |
| 3 | 1040500179 | Cotter pin 10x120 GB/T91-2000 | |
| 4 | 1080000007 | Oil cup | |
| 5 | 001609606A0000009 | Pin | |
| 6 | 001609606A0000008 | Bronze bushing | |
| 7 | 001607206A0000043 | Gasket | |
| 8 | 001607206A0000042 | Screw | |
| 9 | 001609606A0000014 | Pin | |
| 10 | 001609606A0000010 | Bronze bushing | |
| 11 | 001609606A2600000 | Beam | |
| 12 | 001609606A2700000 | Beam | |
| 13 | 001609606A0000012 | Pin | |
| 14 | 1040000101 | Bolt | |
| 15 | 1040300054 | Washer | |
| 16 | 1040300041 | Washer | |
| 17 | 1040200096 | Nut | |
| 18 | 001693301A0012000 | Bolt joint | |
| 19 | 001609606A0000011 | Bronze bushing | |
| 20 | 001609606A0000015 | Pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
