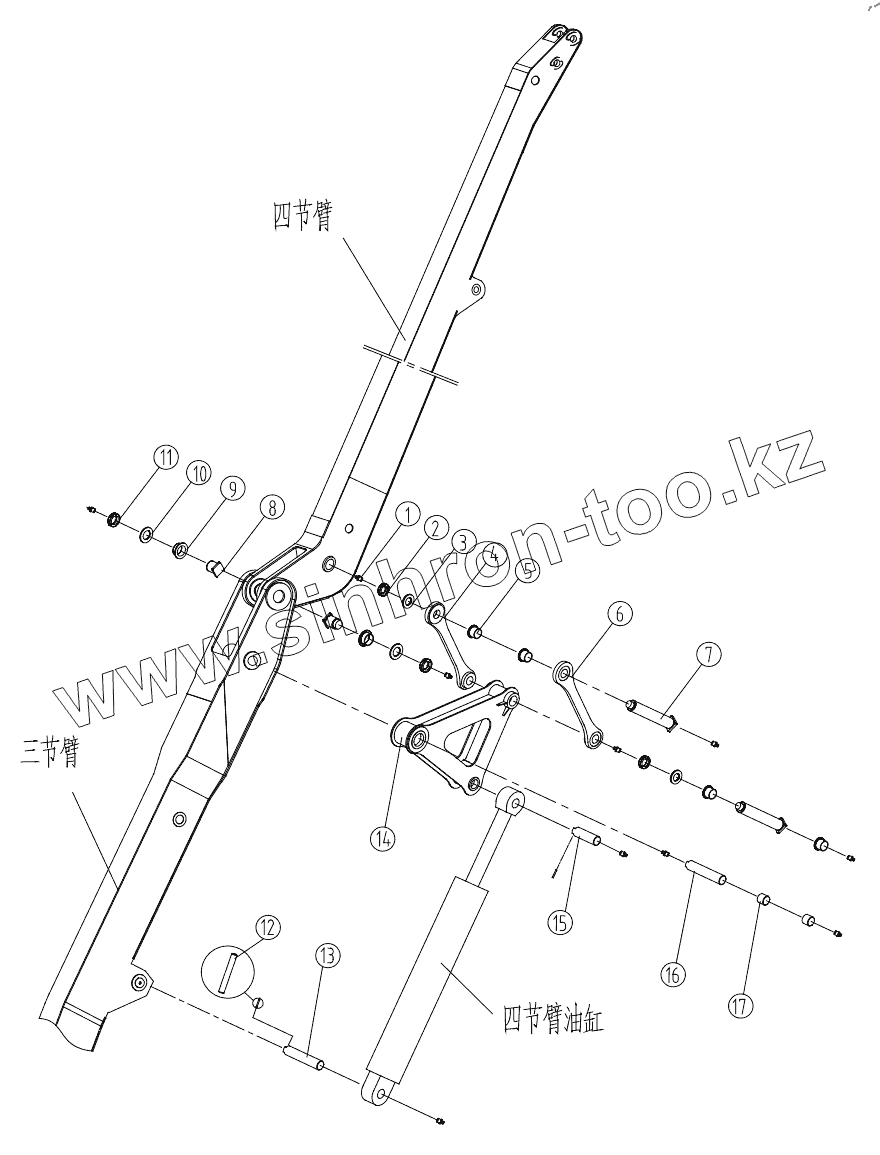

Каталог запасных частей к технике: Zoomlion 47X-5RZ. THE BOOM ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 1080000007 Oil cup
2 001607206A0000042 Screw
3 001607206A0000049 Gasket
4 001609606A2500000 Right beam
5 001609606A0000029 Bronze bushing
6 001609606A2500000 Right beam
7 001609606A0000028 Pin
8 001609606A0000038 Pin
9 001607206A0000037 Bronze bushing
10 001607206A0000049 Gasket
11 001607206A0000048 Screw
12 1040500179 Cotter pin 10x120 GB/T91-2000
13 001609606A0000036 Pin
14 001609606A2400000 Curve beam
15 001609606A0000037 Pin
16 001607206A0000036 Pin
17 001609606A0000027 Bronze bushing
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
