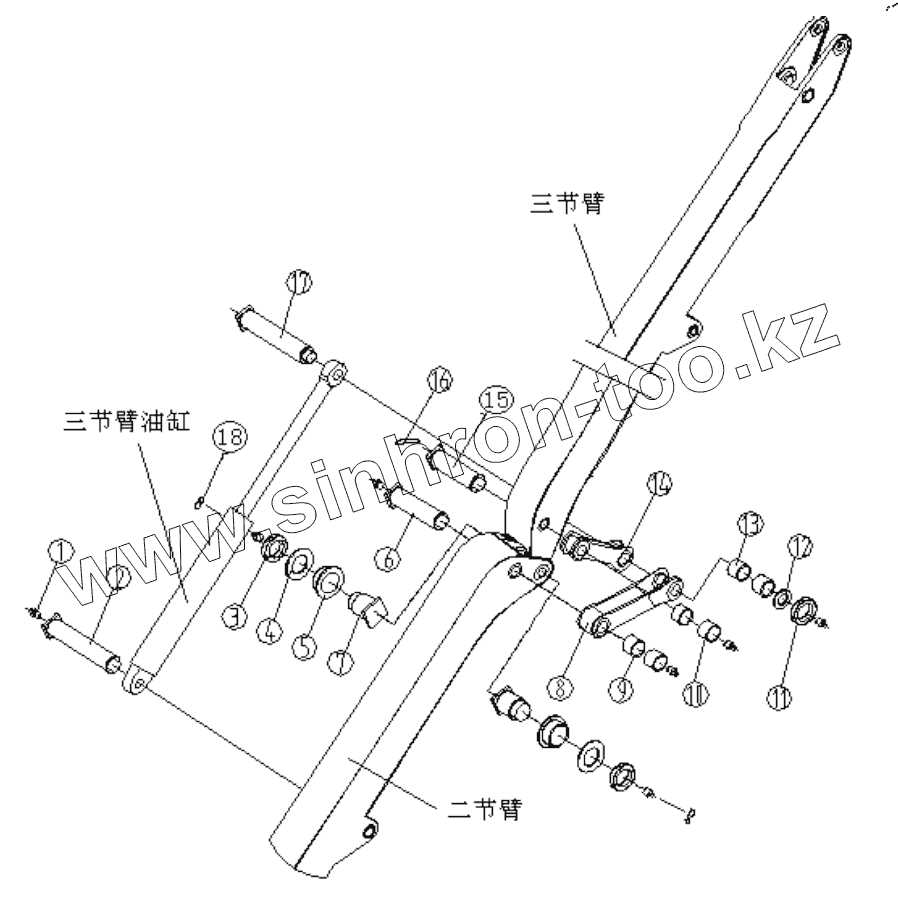

Каталог запасных частей к технике: Zoomlion 47X-5RZ. THE BOOM ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1080000007		Oil cup
2	001609606A0000039		Pin
3	001607206A0000024		Round nut
4	001607206A0000027		Gasket
5	001609606A0000034		Bronze bushing
6	001609606A0000041		Pin
7	001609606A0000042		Pin
8	001609606A2200000		Curve beam c
9	001609606A0000033		Bronze bushing
10	001609606A0000035		Bronze bushing
11	001607206A0000018		Round nut
12	001607206A0000021		Gasket
13	001609606A0000031		Bronze bushing
14	001609606A2300000		Connecting rod d
15	001609606A0000043		Pin
16	1040500311		Pin
17	001609606A0000040		Pin
18	1040100370		Screw

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
