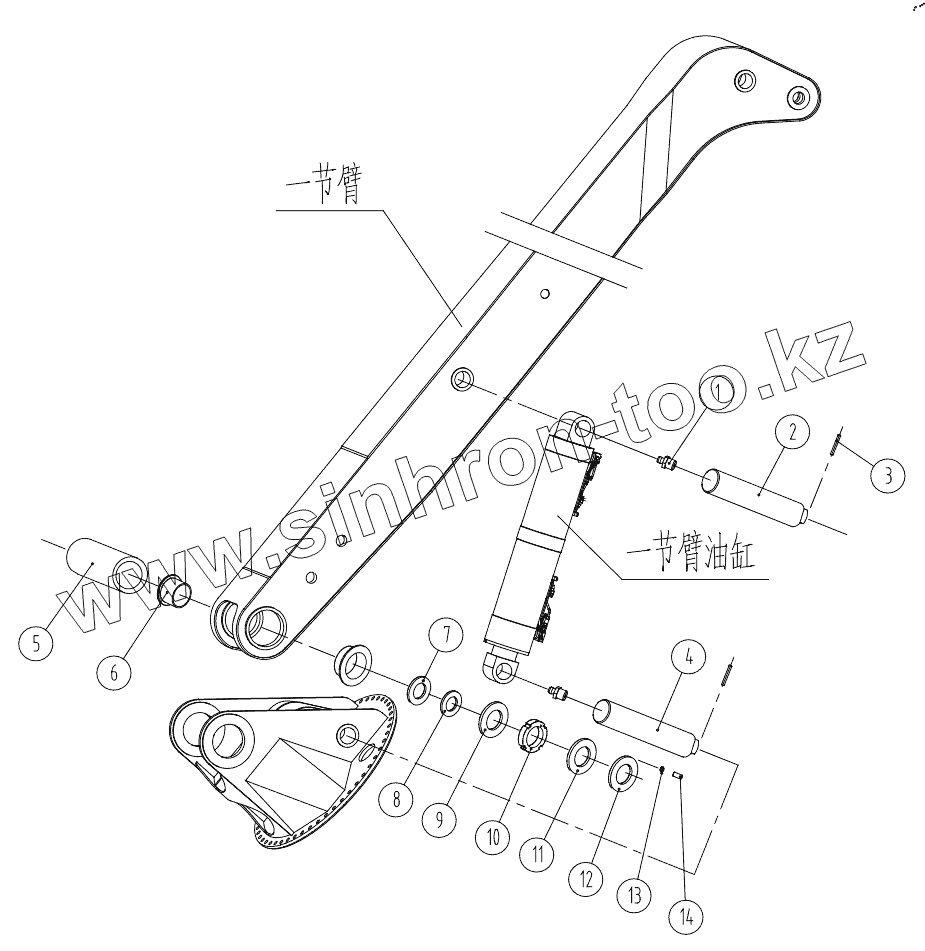

Каталог запасных частей к технике: Zoomlion 47X-5RZ. THE BOOM ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 1080000007 Oil cup
2 001609606A0000021 Pin
3 1040500311 Pin
4 001609606A0000020 Pin
5 001609606A0003000 Pin
6 001609606A0000002 Bronze bushing
7 001609906A0000004 Board
8 001609906A0000003 Concrete pipe cushion
9 001610906A0000030 Gasket
10 001609906A0000001 Screw
11 001609906A0000002 Board
12 001609106A0000002 Board
13 1040300054 Washer
14 1040000169 Bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
