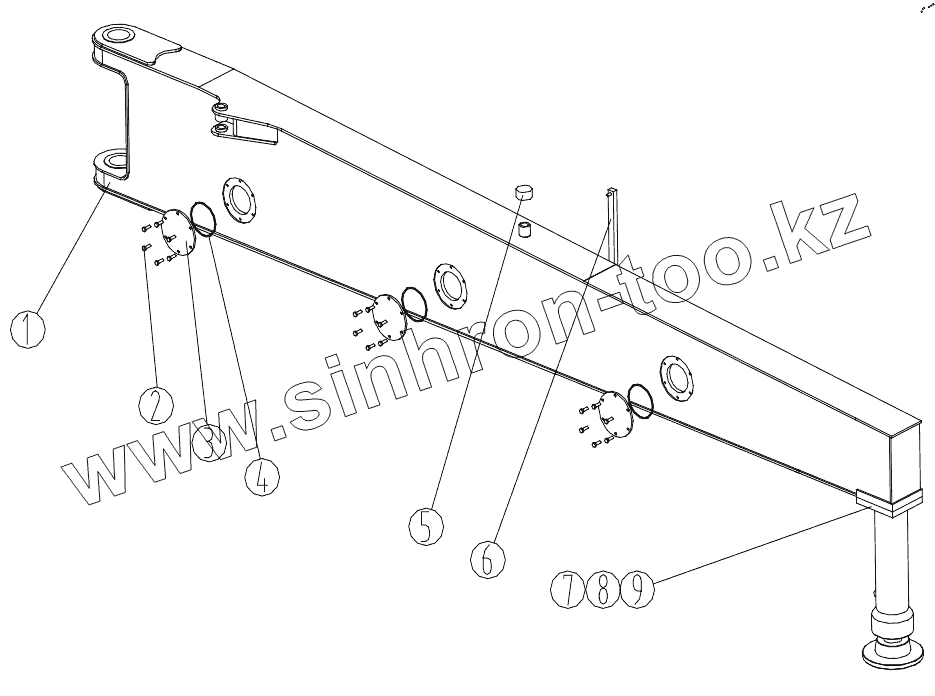

Каталог запасных частей к технике: Zoomlion 47X-5RZ. RIGHT REAR STABILIZER

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано 33X-4Z 47X-5RZ K56X-6RZ PL2304 (2021) QUY260CR-32Y QY55V53232Z RN (90-110 л.с.) RS (2021) RT-100 (2013) RT-35 (2013) RT-55 (2013) RT-551 (4x4) (2013) RT-75 (2013) ZCC1100H (2014) ZD160T(S,SH, CS)-3 (2012) ZE205E (2013) ZLJ5480JQZV3 (2013) ZLJ5500V3 (2013) ZLJ5550JQZV3.2 (2016) ZT20J (2019) ZT68J (2019)

Схема > Не выбрано THE BOOM ASSEMBLY THE BOOM ASSEMBLY THE BOOM ASSEMBLY THE BOOM ASSEMBLY THE BOOM ASSEMBLY THE BOOM ASSEMBLY SWIVEL DEVICE BASE STRUCTURE AND STABILIZER ASEMBLY BASE STRUCTURE FRONT RIGHT OUTRIGGER FRONT LEFT OUTRIGGER RIGHT REAR STABILIZER LEFT REAR STABILIZER THE ORGANIZATION OF CHAIN CONCRETE PIPELINE OF BOOM CONCRETE PIPELINE ASSEMBLY HOOPER DISTRIBUTING VALVE SYSTEM DISTRIBUTING VALVE SYSTEM PUMPING SYSTEM MIXING MECHANSIM PTO SYSTEM REDOING THE AIR ROUTE HYDRAULIC SYSTEM DIAGRAM HYDRAULIC PIPELINE OF PUMPING POSITION OF THE OIL PORT ON BASE STRUCTURE POSITION OF THE OIL PORT ON BASE STRUCTURE POSITION OF THE OIL PORT ON BASE STRUCTURE POWER-PUMPS PIPE LINE SIGNAL VALVE GROUP CONTROL VALVE GROUP OIL FEEDING VALVE GROUP DISTRIBUTION PIPELINE HYDRAULIC PIPEINE OF DESTRIBUTING SYSTEM HYDRAULIC PIPELINE OF MIXING SYSTEM MIXING AND CLEANING VALVES HYDRAULIC SYSTEM DIAGRA OF BASE FRAME HYDRAULIC PIPELINE OF BASE STRUCTRE HYDRAULIC PIPELINE OF BASE STRUCTRE HYDRAULIC PIPELINE OF LEFT-FRONT OUTRIGGER HYDRAULIC PIPELINE OF RIGHT-FRONT OUTRIGGER HYDRAULIC PIPELINE OF LEFT-REAR OUTRIGGER HYDRAULIC PIPELINE OF RIGHT-REAR OUTRIGGER HYDRAULIC SYSTEM DIAGRA OF BOOM MULTI-PASSAGE DIRECTIONAL SELECTING VALVES HYDRAULIC PIPELINE OF BOOM HYDRAULIC PIPELINE OF 1ST BOOM HYDRAULIC PIPELINE OF 2ND BOOM HYDRAULIC PIPELINE OF 3RD BOOM HYDRAULIC PIPELINE OF 4TH BOOM HYDRAULIC PIPELINE OF 1ST CYLINDER HYDRAULIC PIPELINE OF 2ND CYLINDER HYDRAULIC PIPELINE OF 3RD CYLINDER HYDRAULIC PIPELINE OF 4TH CYLINDER HYDRAULIC PIPELINE OF 5TH CYLINDER CLEANING SYSTEM PNEUMATIC- CLEANOUT SYSTEM LUBRICATION SYSTEM

1

2

3

4

5

6

7

8

9

Позиция на иллюстрации	Заводской номер детали		Название детали
1	001609303C0501000		Right rear stabilizer
2	001607703A0500001		Flange
3	1040000614		Bolt
4	1081000652		O-ring
5	001605103A0100001		Inlet nut
6	1019900075		Liquidometer
7	1040000507		Bolt
8	1040300049		Seal ring
9	1040300050		Washer
