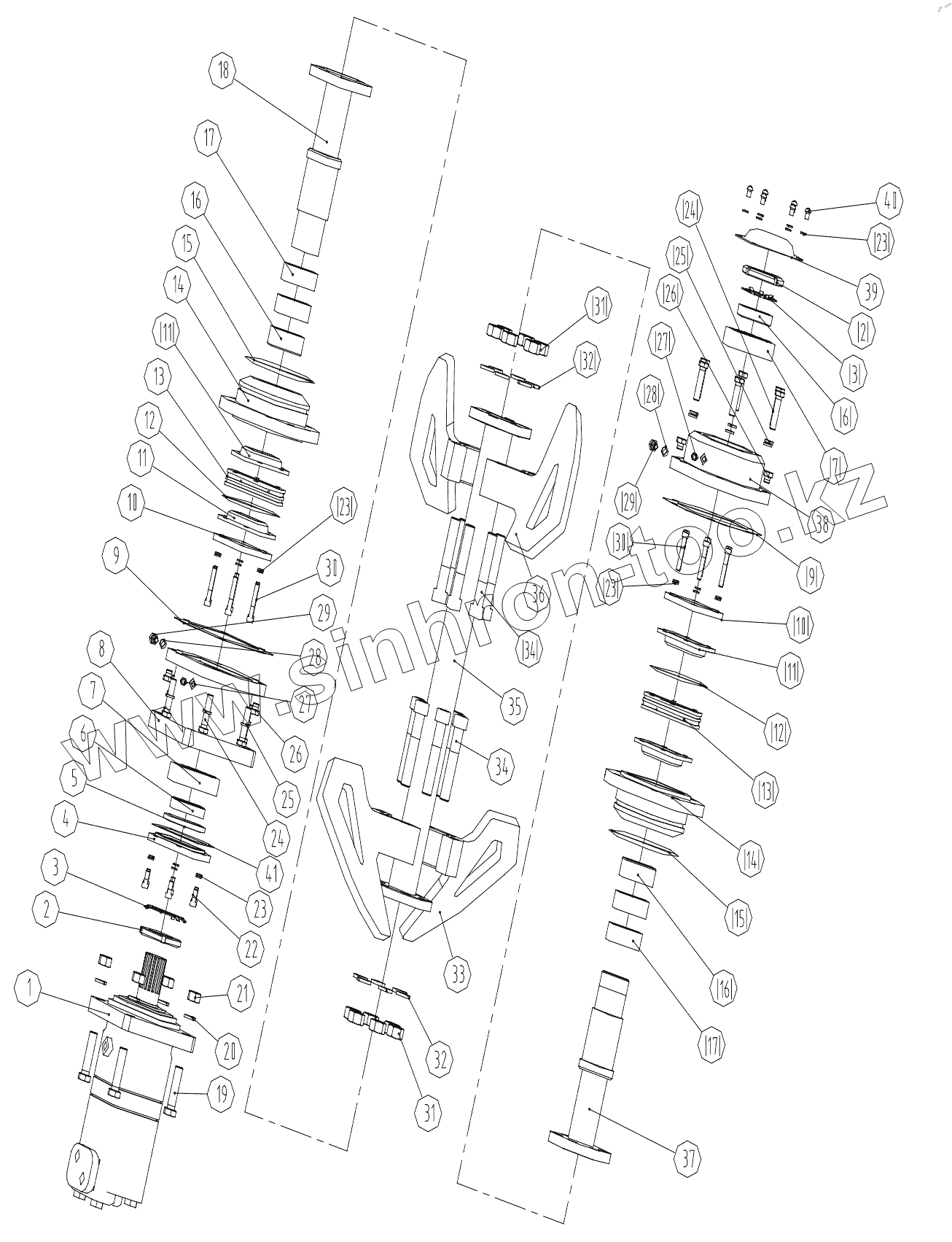

Каталог запасных частей к технике: Zoomlion 47X-5RZ. MIXING MECHANSIM

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

6

7

7

8

9

9

10

10

11

11

11

12

12

13

13

14

14

15

15

16

16

17

17

18

19

20

21

22

23

23

23

23

24

24

25

25

26

26

27

27

28

28

29

29

30

30

31

31

32

32

33

34

34

35

36

37

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1010100059		Mixing motor
2	1040200185		Nut M60x2 GB/T812-1988
3	1040300216		Washer
4	001690401A0000003		Transparent cover
5	1089900003		Felt ring
6	001690401A0000002		Bushing
7	1050200141		Centering roller bearing
8	001690401A0000001		Bearing seat 1
9	001690401A0000009		Gasket
10	001690401A0000004		Gland
11	001690401A0000010		L-shaped sealing ring
12	1081000449		O-ring
13	001690401A0000005		Spacer
14	001690401A0000006		Transition flange
15	1081000552		O-ring
16	001690401A0100001		Set
17	001690401A0100002		Wear-resistant sleeve
18	001690401A0100003		Half shaft 1
19	1040000209		Bolt
20	1040300065		Washer
21	1040200110		Nut
22	1040100122		Screw
23	1040300063		Washer
24	1040000154		Bolt
25	1040300054		Washer
26	001690401A0000014		Screw plug
27	1080000007		Oil cup
28	1081000560		Combined seal washer
29	1140101584		Outter hexagon plug screw
30	1040100210		Screw
31	1040200318		Nut
32	1040300038		Washer
33	001690401A0000007		Blade 1
34	1040100377		Screw
35	001690401A0200000		Central mixer shaft
36	001690401A0000008		Blade 2
37	001690401A0300001		Half shaft 2
38	001690401A0000011		Bearing seat 2
39	001690401A0000012		Stuffy cover
40	1040100403		Screw
41	001690401A0000013		Paper pad
42	001690401A0000016		Screw plug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
