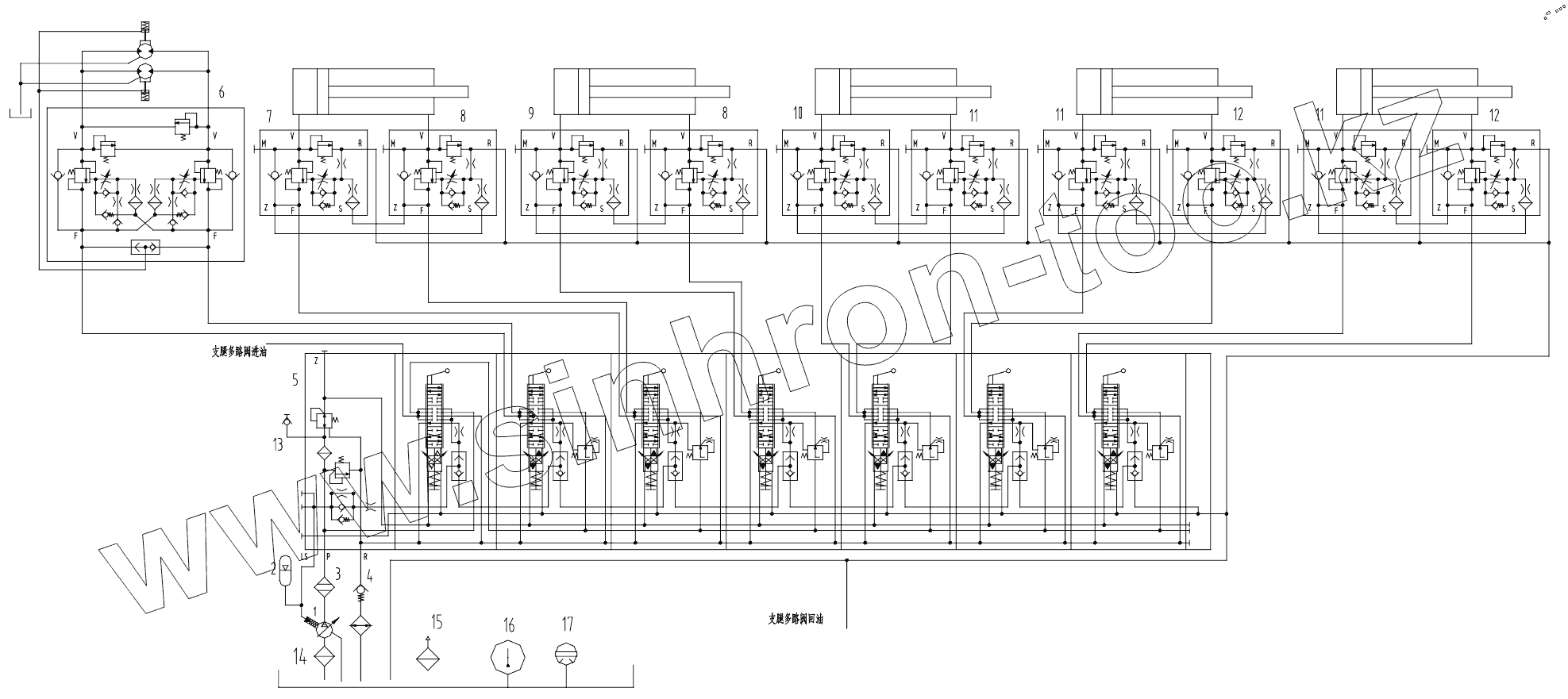

Каталог запасных частей к технике: Zoomlion 47X-5RZ. HYDRAULIC SYSTEM DIAGRA OF BOOM
5
6
7
8
8
9
10
11
11
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1010000089 | Bent axis axial piston pump | |
| 2 | 1010800019 | Accumulator | |
| 3 | 1010600035 | Delivery oil filter | |
| 4 | 1010300552 | Counterbalance valve | |
| 5 | 001612850A0010000 | Multi-passage directional selecting valves | |
| 6 | 1010300553 | Slewing control valve | |
| 7 | 1010300594 | Counterbalance valve | |
| 8 | 1010300550 | Balance valve | |
| 9 | 1010300546 | Counterbalance valve | |
| 10 | 1010300547 | Counterbalance valve | |
| 11 | 1010300548 | Counterbalance valve | |
| 12 | 1010300628 | Counterbalance valve | |
| 13 | 1140101574 | Manometer-test point joint | |
| 14 | 1010600033 | Suction filter | |
| 15 | 1010500023 | Air filter | |
| 16 | 1019900043 | Liquid level thermometer | |
| 17 | 1019900040 | Level switch |
