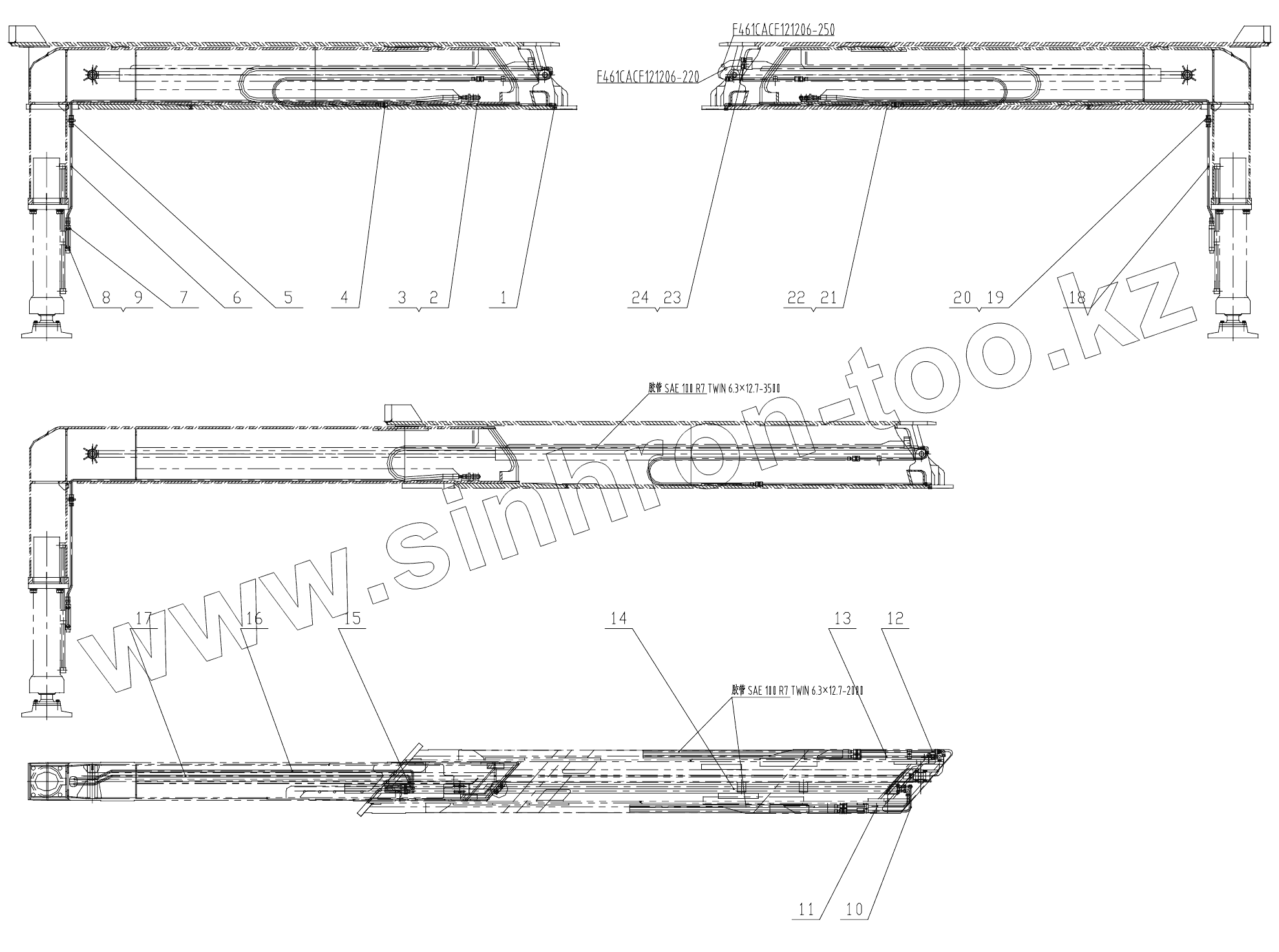

Каталог запасных частей к технике: Zoomlion 47X-5RZ. HYDRAULIC PIPELINE OF RIGHT-FRONT OUTRIGGER
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1140101510 | Elbow joint | |
| 2 | 001609357A0002001 | Steel pipe | |
| 3 | 001609357A0002002 | Steel pipe | |
| 4 | 1140101425 | Straight joint | |
| 5 | 1140101436 | Straight clapboard joint | |
| 6 | 000198930A0300003 | Next door connector | |
| 7 | 1140101477 | Right angle built-up joint | |
| 8 | 1140101462 | End straight coupling | |
| 9 | 001609357A0002003 | Steel pipe | |
| 10 | 001609357A0003001 | Steel pipe | |
| 11 | 001609357A0002011 | Steel pipe | |
| 12 | 001609357A0002012 | Steel pipe | |
| 13 | 1031000021 | Drag chain | |
| 14 | 1140101443 | Right-angle partition joint | |
| 15 | 001609357A0003002 | Steel pipe | |
| 16 | 001609357A0003003 | Steel pipe | |
| 17 | 1140101586 | Nut | |
| 18 | 1140101497 | PSR cutting sleeve | |
| 19 | 001609357A0002009 | Steel pipe | |
| 20 | 001609357A0002010 | Steel pipe | |
| 21 | 001609357A0003004 | Steel pipe | |
| 22 | 001609357A0003005 | Steel pipe | |
| 23 | 000198930A0100055 | Straight joint | |
| 24 | 1081000482 | Diamond-shaped ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
