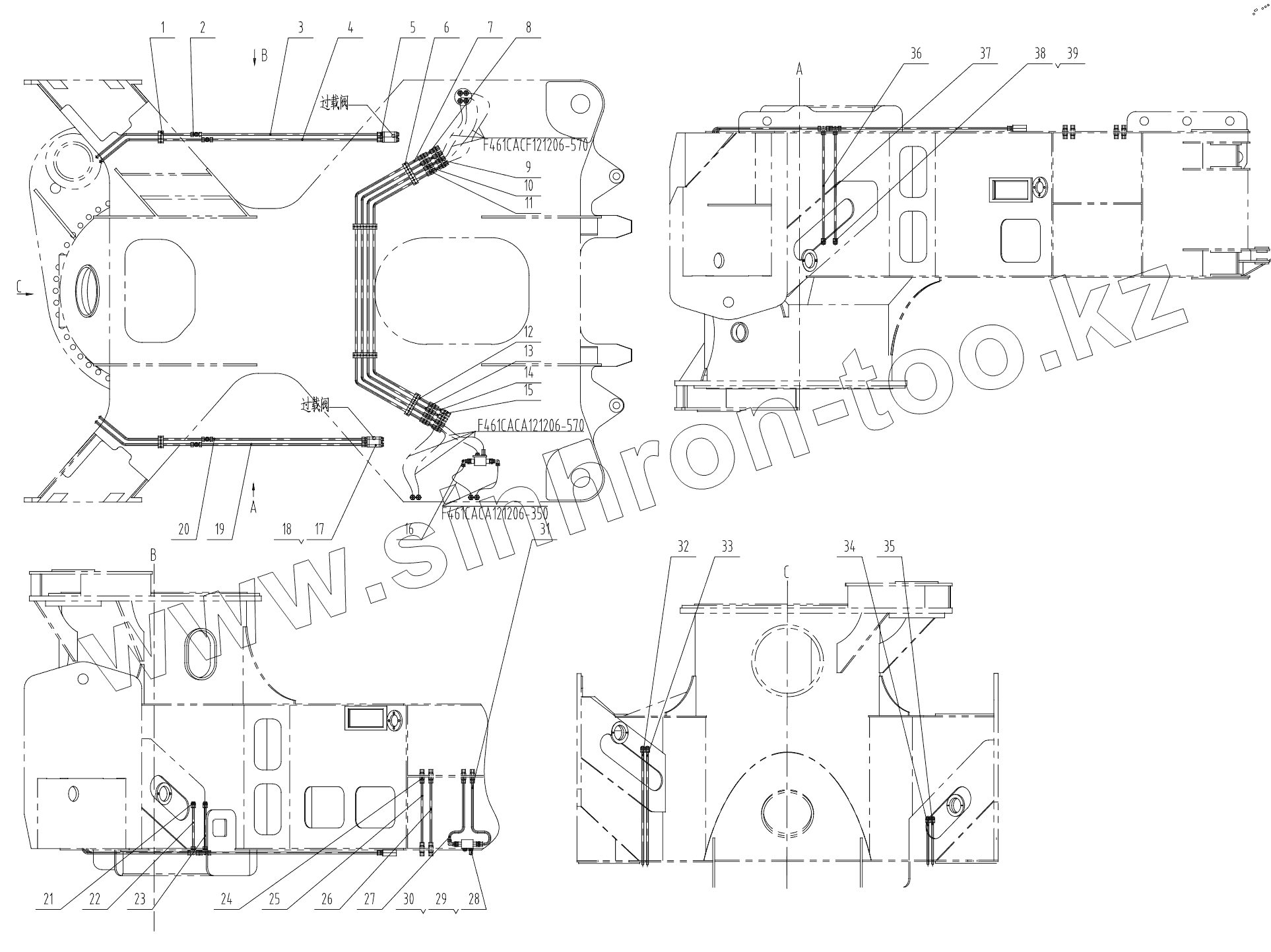

Каталог запасных частей к технике: Zoomlion 47X-5RZ. HYDRAULIC PIPELINE OF BASE STRUCTRE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1990200052		Pipe clamp
2	1140101535		T-joint
3	001609357A0001001		Steel pipe
4	001609357A0001002		Steel pipe
5	1140101462		End straight coupling
6	1990200083		Pipe clamp
7	001609357A0001003		Steel pipe
8	001609357A0001004		Steel pipe
9	001609357A0001005		Steel pipe
10	001609357A0001006		Steel pipe
11	1140101425		Straight joint
12	001609357A0001008		Steel pipe
13	001609357A0001010		Steel pipe
14	001609357A0001007		Steel pipe
15	001609357A0001009		Steel pipe
16	1140101477		Right angle built-up joint
17	1040000506		Bolt M6x45-8.8
18	1040300062		Washer
19	001609357A0001015		Steel pipe
20	001609357A0001016		Steel pipe
21	1140101463		End straight coupling
22	001609357A0001011		Steel pipe
23	001609357A0001014		Steel pipe
24	1140101436		Straight clapboard joint
25	001609357A0001021		Steel pipe
26	001609357A0001022		Steel pipe
27	001609357A0001012		Steel pipe
28	000198930A0300003		Next door connector
29	1140101600		Neighbor nut
30	1081000482		Diamond-shaped ring
31	001609357A0001013		Steel pipe
32	001609357A0001018		Steel pipe
33	001609357A0001019		Steel pipe
34	001609357A0001012		Steel pipe
35	001609357A0001013		Steel pipe
36	001609357A0001017		Steel pipe
37	001609357A0001020		Steel pipe
38	1140101586		Nut
39	1140101497		PSR cutting sleeve

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
