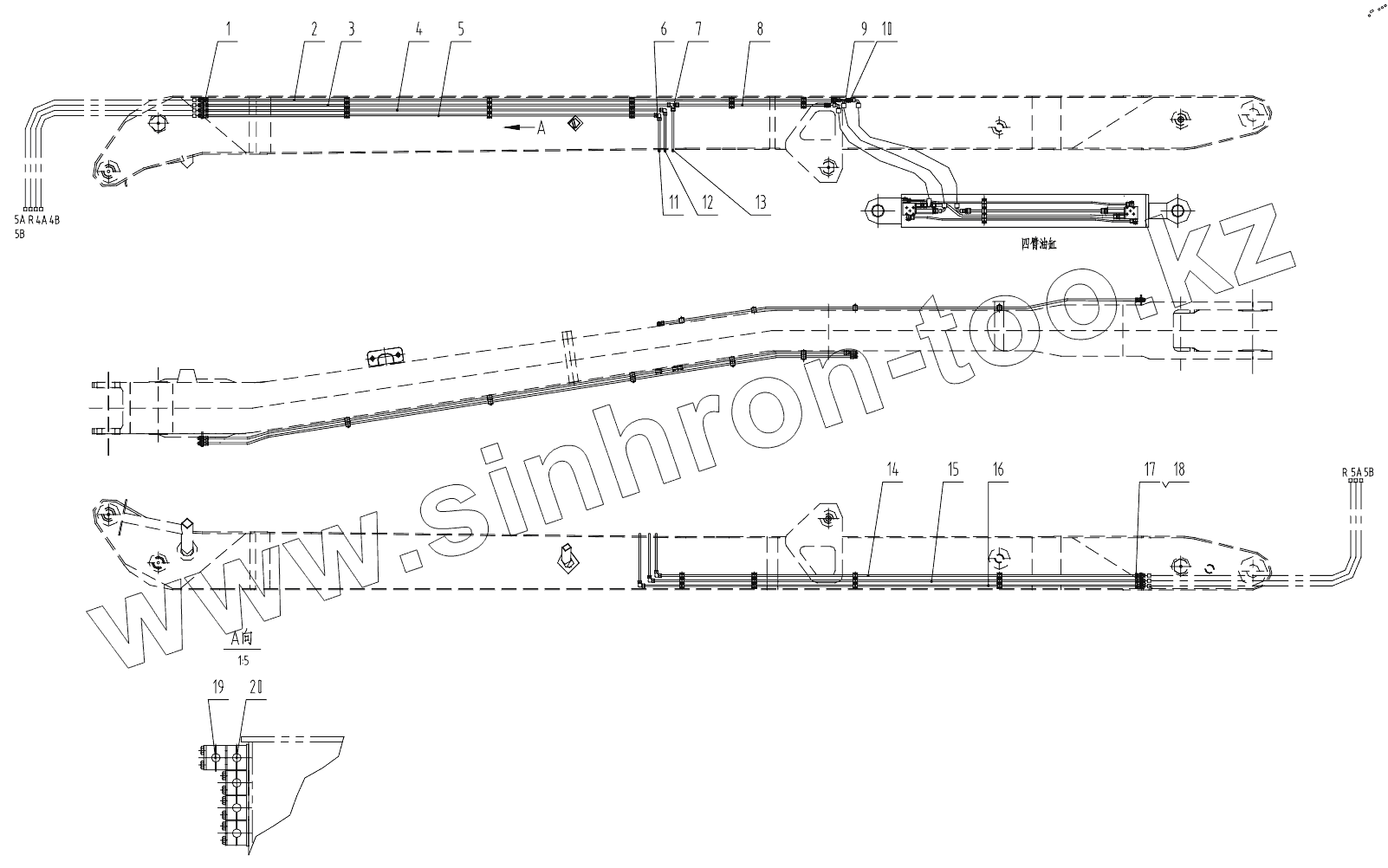

Каталог запасных частей к технике: Zoomlion 47X-5RZ. HYDRAULIC PIPELINE OF 3RD BOOM
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1140101517 | Straight clapboard joint | |
| 2 | 001609649A0003001 | Steel pipe | |
| 3 | 001609649A0003002 | Steel pipe | |
| 4 | 001609649A0003003 | Steel pipe | |
| 5 | 001609649A0003004 | Steel pipe | |
| 6 | 1140101510 | Elbow joint | |
| 7 | 1140101535 | T-joint | |
| 8 | 001609649A0003005 | Steel pipe | |
| 9 | 001609649A0003006 | Steel pipe | |
| 10 | 1140101509 | Straight joint | |
| 11 | 001609649A0003007 | Steel pipe | |
| 12 | 001609649A0003008 | Steel pipe | |
| 13 | 001609649A0003009 | Steel pipe | |
| 14 | 001609649A0003010 | Steel pipe | |
| 15 | 001609649A0003011 | Steel pipe | |
| 16 | 001609649A0003012 | Steel pipe | |
| 17 | 1140101497 | PSR cutting sleeve | |
| 18 | 1140101593 | Nut | |
| 19 | 1990200052 | Pipe clamp | |
| 20 | 1990200083 | Pipe clamp |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
