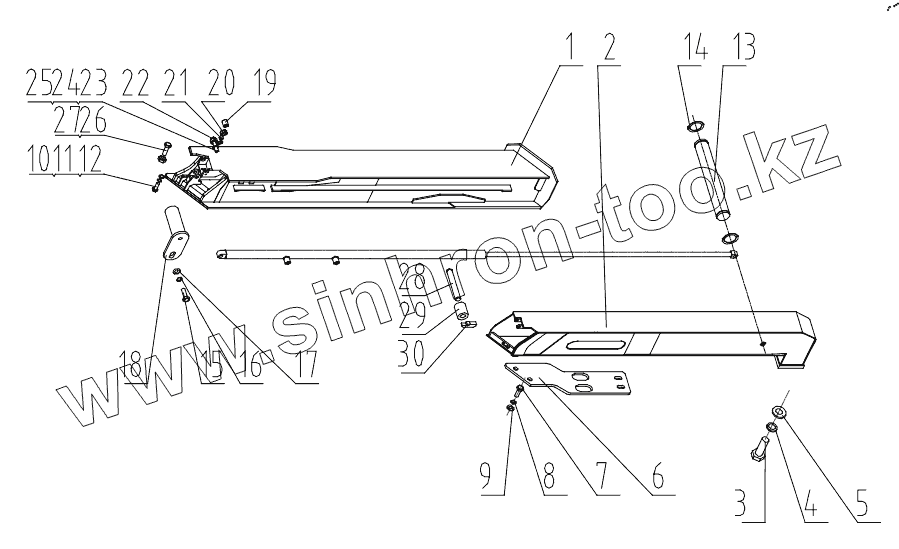

Каталог запасных частей к технике: Zoomlion 47X-5RZ. FRONT LEFT OUTRIGGER
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 001610103F0201000 | Left outrigger 1st | |
| 2 | 001610103D0202000 | Left outrigger 2nd | |
| 3 | 1040000507 | Bolt | |
| 4 | 1040300049 | Seal ring | |
| 5 | 1040300050 | Washer | |
| 6 | 001610103D0203000 | Mounting plate a under the drag chain | |
| 7 | 1040000090 | Bolt | |
| 8 | 1040300067 | Washer | |
| 9 | 1040300061 | Washer | |
| 10 | 1040100127 | Screw | |
| 11 | 1040300051 | Washer | |
| 12 | 1040300062 | Washer | |
| 13 | 001610103A0300005 | Cylinder pin a | |
| 14 | 1040300228 | Retaining ring | |
| 15 | 1040000018 | Bolt | |
| 16 | 1040300063 | Washer | |
| 17 | 1040300066 | Washer | |
| 18 | 001607703A0303000 | Cylinder pin c | |
| 19 | 001610103A0300008 | Mid steel sleeve | |
| 20 | 001610103A0300009 | Steel sleeve | |
| 21 | 001610103A0300011 | Pin sleeve | |
| 22 | 001607703A0103005 | Copper gasket | |
| 23 | 001610103E0300012 | Pin | |
| 24 | 001616003A0300002 | Gasket | |
| 25 | 1040500316 | Pin | |
| 26 | 1040000402 | Bolt | |
| 27 | 1040200063 | Nut | |
| 28 | 001610103E0300013 | Pin | |
| 29 | 001610103E0300014 | Wheel | |
| 30 | 001610103F0200005 | Plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
