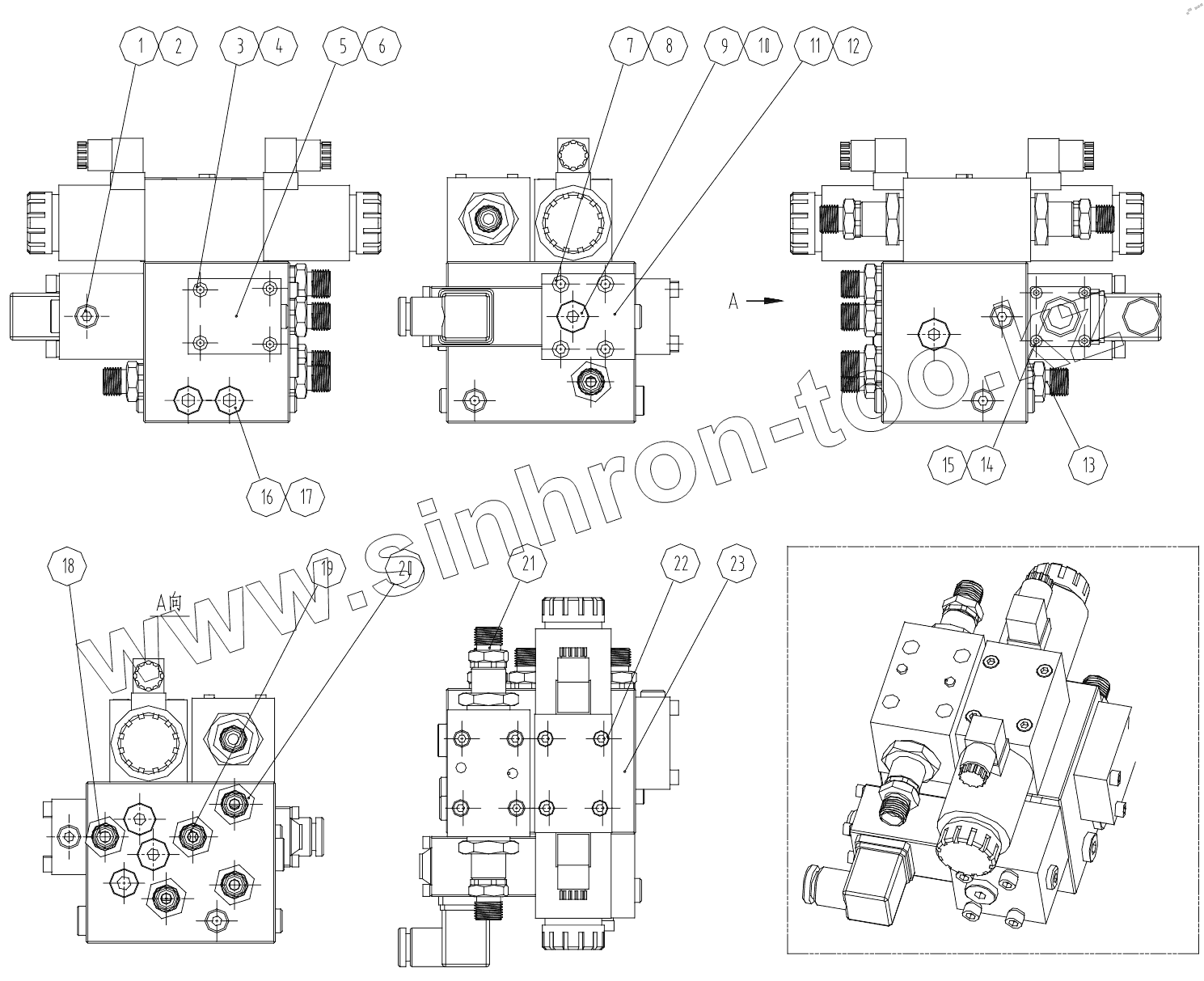

Каталог запасных частей к технике: Zoomlion 47X-5RZ. CONTROL VALVE GROUP
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1140101557 | Screw plug | |
| 2 | 1081000478 | Rhombus seal | |
| 3 | 1040100351 | Screw | |
| 4 | 1040300060 | Washer | |
| 5 | 001605118A0005001 | Cover board | |
| 6 | 1081000538 | O-ring | |
| 7 | 1040100180 | Screw | |
| 8 | 1040300062 | Washer | |
| 9 | 1140101558 | Screw plug | |
| 10 | 1081000480 | Rhombus seal | |
| 11 | 001605118A0005002 | Planting board | |
| 12 | 1081000424 | O-ring | |
| 13 | 000198930A1000003 | Damping joint | |
| 14 | 1040100350 | Screw | |
| 15 | 1040300044 | Washer | |
| 16 | 1140101583 | Screw plug | |
| 17 | 1081000479 | Rhombus seal | |
| 18 | 000198930A1000007 | Damping joint | |
| 19 | 1140101451 | Straight joint | |
| 20 | 000198930A1000010 | Damping joint | |
| 21 | 000198930A1000004 | Damping joint | |
| 22 | 1040100030 | Screw | |
| 23 | 001605118A0005003 | Control block |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
