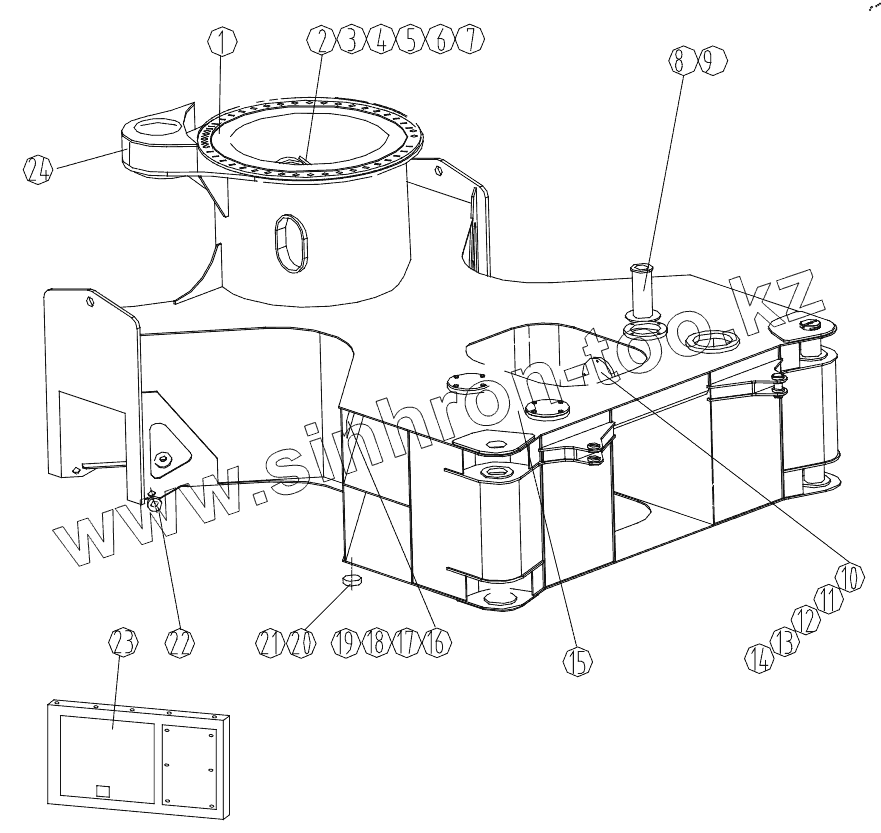

Каталог запасных частей к технике: Zoomlion 47X-5RZ. BASE STRUCTURE
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 001609503B0101000 | 001609503B0101000 | Base structure | |
| 2 | 1140101506 | Tapered thread direct head | |
| 3 | 1080400016 | 90°expanding core | |
| 4 | 001604803A0100001 | High pressure hose | |
| 5 | 1080400021 | Worm pipe sleeve | |
| 6 | 1080400015 | Straight expanding core | |
| 7 | 1080000007 | Oil cup | |
| 8 | 001610103A0100100 | Plate | |
| 9 | 1081000455 | O-ring | |
| 10 | 1040000114 | Bolt | |
| 11 | 1040300067 | Washer | |
| 12 | 1040300061 | Washer | |
| 13 | 1081000463 | O-ring | |
| 14 | 001607703A0100002 | Flange cover | |
| 15 | 001610103B0105000 | Separate the plank | |
| 16 | 001610103C0100003 | Plate | |
| 17 | 1040000096 | Bolt | |
| 18 | 1040300062 | Washer | |
| 19 | 1040300248 | Washer | |
| 20 | 1991800022 | Gradienter | |
| 21 | 001605103A0110032 | Level meter mounting plate | |
| 22 | 001607703A0103000 | Support wheel | |
| 23 | 001609503A0200000 | Door | |
| 24 | 001607503A0100003 | Plate |
