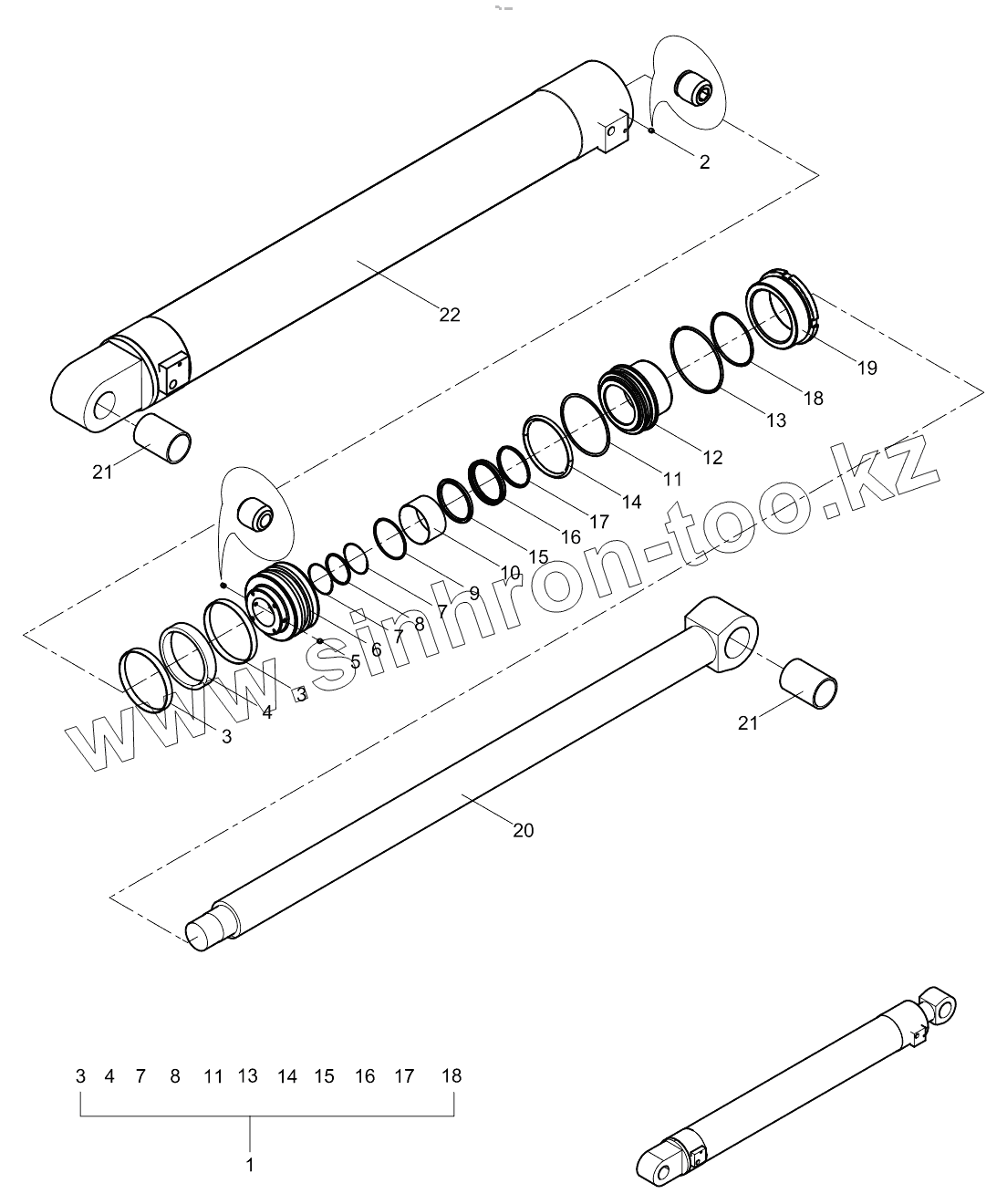

Каталог запасных частей к технике: Zoomlion 33X-4Z. Three-section arm cylinder 001615407A0300000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
4
5
6
7
7
7
8
8
9
10
11
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 001600001A0000101 Repair kit
2 1040101151 Screw
3 1081400626 Fr type guide ring
4 1089900275 Piston combination seal
5 1040101152 Screw
6 001615407A0300001 Piston
7 1040300242 Retaining ring
8 1081000438 O-shaped sealing ring
9 1040300924 Retaining ring
10 1054400547 Composite bushing
11 1040300925 Retaining ring
12 001607507A0400002 Guide sleeve
13 1081000444 O-shaped sealing ring
14 1081001861 O-ring
15 1081000503 Piston rod seal
16 1081000499 Piston rod seal, BS type
17 1081200132 A1-type dust ring
18 1081000597 O-ring
19 001607507A0400003 Gland
20 001615407A0302000 Piston rod
21 001606007A0700026 Bimetal bushing
22 001615407A0301000 Cylinder block
