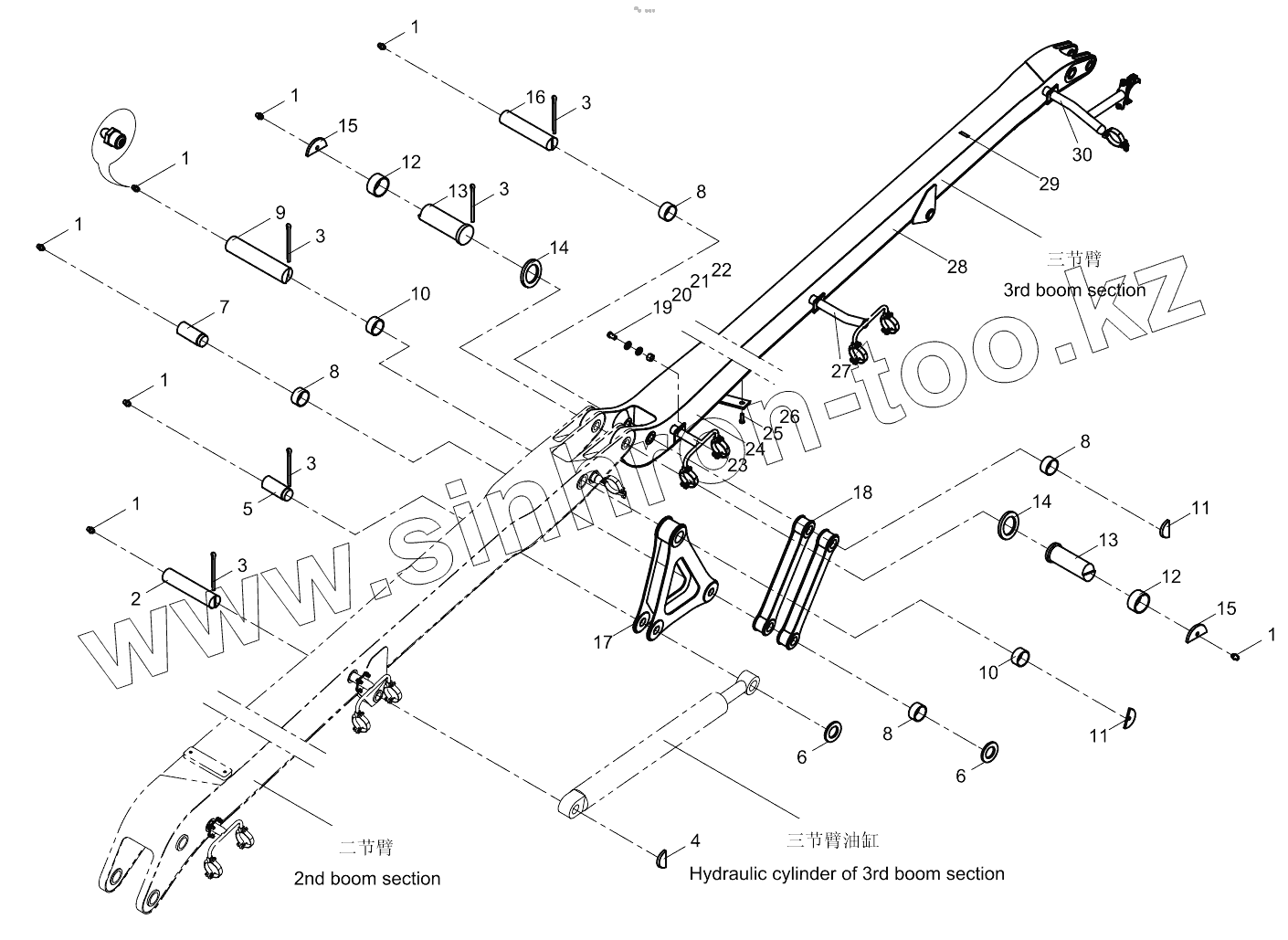

Каталог запасных частей к технике: Zoomlion 33X-4Z. Three-section arm 001615406A0300000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
2
3
3
3
3
3
4
5
6
6
7
8
8
8
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 1080000007 Oil cup
2 001615406A0000008 Axis
3 1040500227 Pin
4 001607106A0000035 Pallet
5 001615406A0000012 Axis
6 001607106A0000042 Card board
7 001615406A0000017 Axis
8 001607106A0000023 Copper sleeve
9 001615406A0000013 Axis
10 001607106A0000019 Copper sleeve
11 001607106A0000039 Card board
12 001615406A0000015 Copper sleeve
13 001615406A0000014 Axis
14 001607206A0000055 Card board
15 001607106A0000037 Card board
16 001615406A0000016 Axis
17 001615406A2200000 Curved connecting rod
18 001615406A2300000 Direct connecting rod
19 1040000119 Bolt
20 1040300055 Washer
21 1040300068 Washer
22 1040200112 Nut
23 001615406A0330000 Bracket a
24 001615406A0320000 Welding diagram of three-section arm hydraulic accessories
25 1040000069 Bolt
26 001607106A0300001 Cushion
27 001615406A0340000 Bracket b
28 001615406A0310000 Three-section arm structure
29 001605106A0300020 Speaker mounting plate
30 001615406A0350000 Bracket c
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
