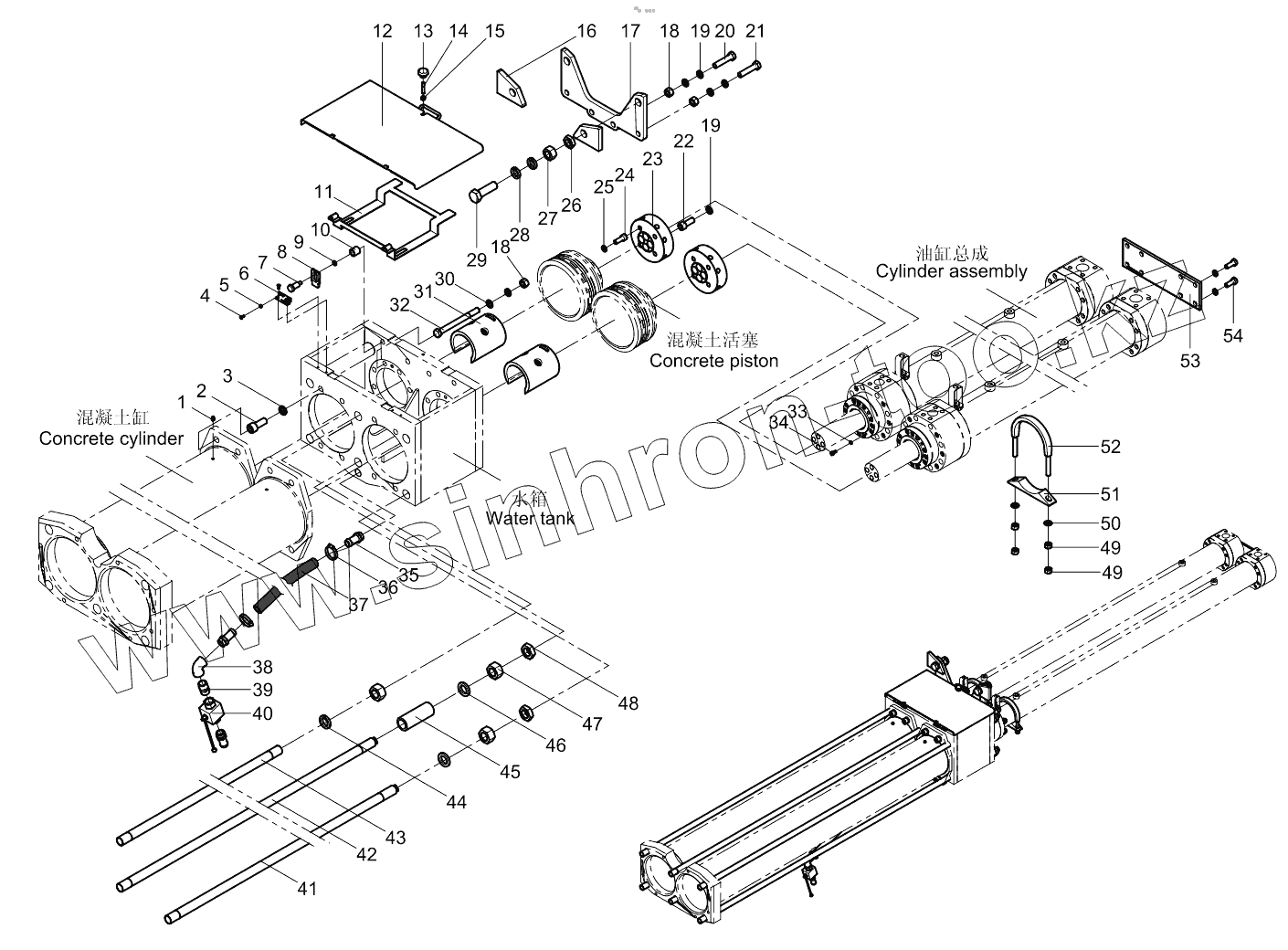

Каталог запасных частей к технике: Zoomlion 33X-4Z. Pumping mechanism 001690307A0000000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

49

50

51

52

53

54

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1080000007		Oil cup
2	1040100289		Screw
3	1040300049		Seal ring
4	1040100149		Screw
5	1040200111		Nut
6	1102500017		Hinge
7	001690307A0000001		Pressure plate bolt
8	001690304A0000006		Pressure plate
9	1040300054		Washer
10	001690307A0000002		Set
11	001690307A0200000		Proximity switch seat
12	001690307A0100000		Water tank cover
13	1100700007		Handle
14	001690301A0000001		Screw
15	1040200113		Nut
16	001690307A0000004		Board
17	001690307A0000005		Mounting plate
18	1040200097		Nut
19	1040300038		Washer
20	1040000681		Bolt M20x90-8.8
21	1040001038		Bolt
22	1040100359		Screw
23	001690301A0000006		Connecting flange
24	1040100094		Screw
25	1040300065		Washer
26	1040200292		Nut
27	1040200197		Nut M30-8 GB/T6170-2000
28	1040300010		Washer 30 GB/T93-1987
29	1040000566		Bolt
30	1040300151		Washer
31	001790302A0000006		Positioning set
32	1040000537		Bolt
33	1040300063		Washer
34	1040100062		Screw
35	001690301A0000007		Water pipe joint
36	1990200130		Clamp
37	001690301A0000008		Water pipe
38	1140101420		Elbow
39	1140101560		Inner joint
40	1010300521		Ball valve
41	001690301A0000009		Tie rod 2
42	001690301A0000011		Tie rod 1
43	001690307A0000003		Tie rod 3
44	1040300261		Washer
45	001690301A0000012		Cushion cover
46	001690301A0000010		Washer
47	1040200276		Nut
48	1040200280		Nut
49	1040200110		Nut
50	1040300052		Washer
51	001605102A0102002		Elastic pad
52	001605102A0102200		U-shaped bolt assembly e
53	001690301A0000013		Connecting board
54	1040000082		Bolt
