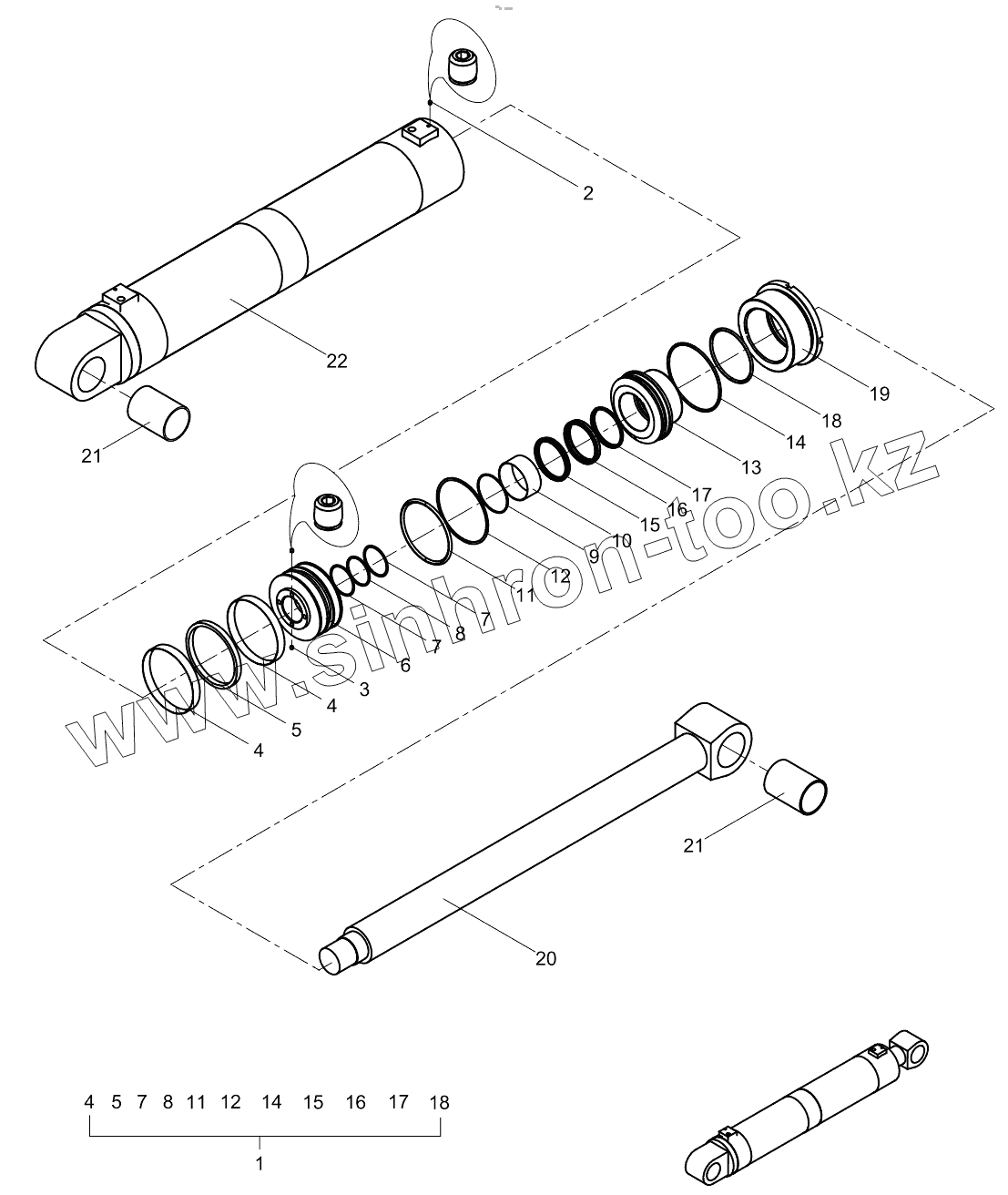

Каталог запасных частей к технике: Zoomlion 33X-4Z. One-section arm cylinder 001615407A0100000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
5
5
6
7
7
7
8
8
9
10
11
11
12
12
13
14
14
15
15
16
16
17
17
18
18
19
20
21
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 001600001A0000186 Repair kit
2 1040101151 Screw
3 1040101152 Screw
4 1081400787 Guide ring
5 1081000733 Piston combination seal
6 001607207A0400001 Piston
7 1040300814 Retaining ring
8 1081000655 O-ring
9 1040300231 Retainer ring
10 1054400037 Composite bushing
11 1081000601 O-ring
12 1040300298 Retaining ring
13 001607207A0400002 Guide sleeve
14 1081002019 O-ring
15 1081000558 Piston rod seal
16 1081000559 Piston rod seal
17 1081200126 Dust ring
18 1081000524 O-ring
19 001607207A0400003 Gland
20 001615407A0102000 Piston rod
21 011299901A0000049 Bimetal bushing
22 001615407A0101000 Cylinder block
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
