Каталог запасных частей к технике: Zoomlion 33X-4Z. One-section arm 001615406A0100000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
16
17
17
17
17
18
19
20
21
22
23
24
25
25
26
27
27
28

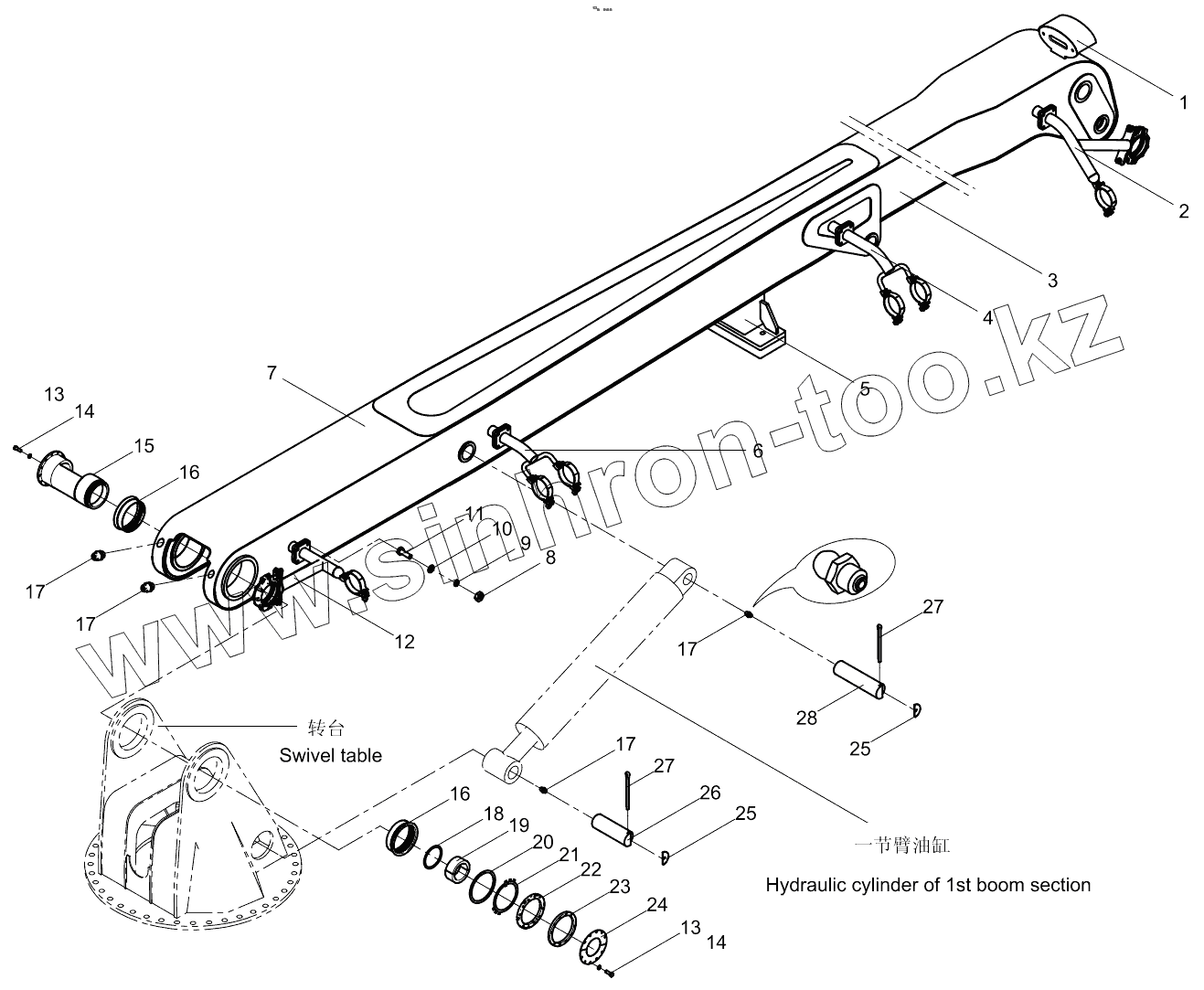

Позиция на иллюстрации Заводской номер детали Название детали
1 001607106A0106000 Height indicator installation structure
2 001615406A0105000 Bracket d
3 001615406A0106000 Welding diagram of one-arm hydraulic accessories
4 001615406A0104000 Bracket c
5 001615406A0107000 Limit support
6 001615406A0103000 Bracket b
7 001615406A0101000 One-section arm structure
8 1040200112 Nut
9 1040300068 Washer
10 1040300055 Washer
11 1040000119 Bolt
12 001615406A0102000 Bracket a
13 1040000169 Bolt
14 1040300054 Washer
15 001615406A2600000 Through shaft
16 001607106A0000001 Copper sleeve
17 1080000007 Oil cup
18 001605106A0000061 Shaft end cover
19 001605106A0000060 Concrete pipe cushion
20 001605106A0000026 Cushion
21 001605106A0000028 Stop washer
22 001615406A0000010 Round nut
23 001615406A0000011 Patch ring
24 001615406A0000009 Shaft end cover
25 001605106A0000045 Card board
26 001615406A0000001 Axis
27 1040500227 Pin
28 001615406A0000002 Axis
