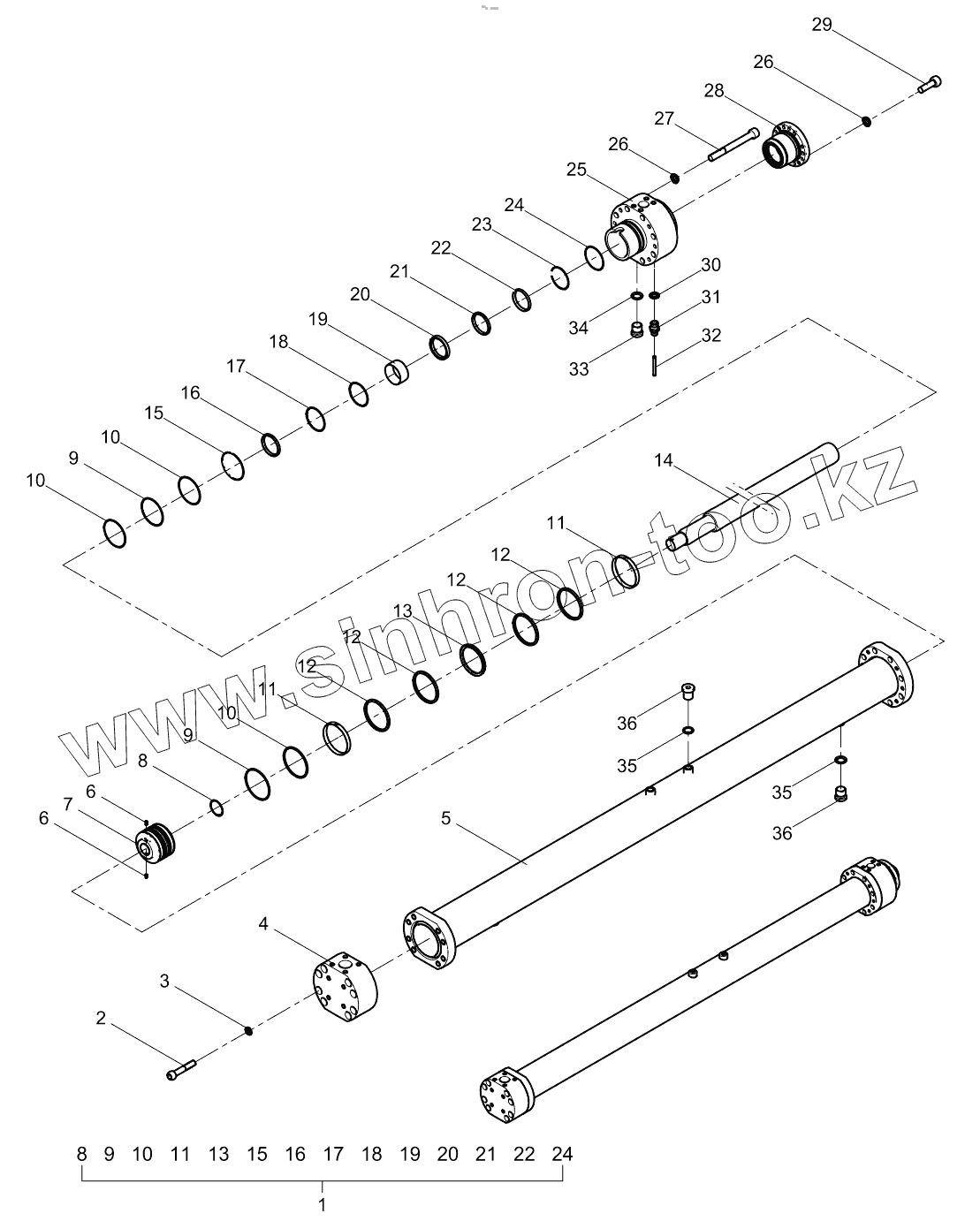

Каталог запасных частей к технике: Zoomlion 33X-4Z. Oil cylinder 001696101A0200000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
8
9
9
9
10
10
10
10
11
11
11
12
12
12
12
13
13
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
24
25
26
26
27
28
29
30
31
32
33
34
35
35
36
36
Позиция на иллюстрации Заводской номер детали Название детали
1 001600001A0000150
2 1040100360 Screw
3 1040300038 Washer
4 001696101A0200001
5 001696101A0201000
6 1040100369 Screw
7 001696101A0200004
8 1081000446
9 001696101A0200002
10 1081000453 O-ring
11 1081400513
12 001696101A0200003
13 1081000507
14 001696101A0200005
15 1081000441 O-ring
16 1081000505 OD piston rod seal
17 1081000450 O-ring
18 001696101A0200007
19 1081400501 SBK guide ring
20 1081000492 BS piston rod seal
21 1081000504 BA piston rod seal
22 1081200133 AM dustproof ring
23 1040300224 Gasket
24 1081000432 O-ring
25 001696101A0200006
26 1040300054 Washer
27 1040100245
28 001696101A0200008
29 1040100054 Screw
30 1081000560 Combined seal washer
31 1140101545 Pipe joint
32 001696101A0000001
33 1140101992 Screw plug
34 1081000490 Rhombus seal
35 1081000483 Rhombus seal
36 1140101566 Screw plug
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
