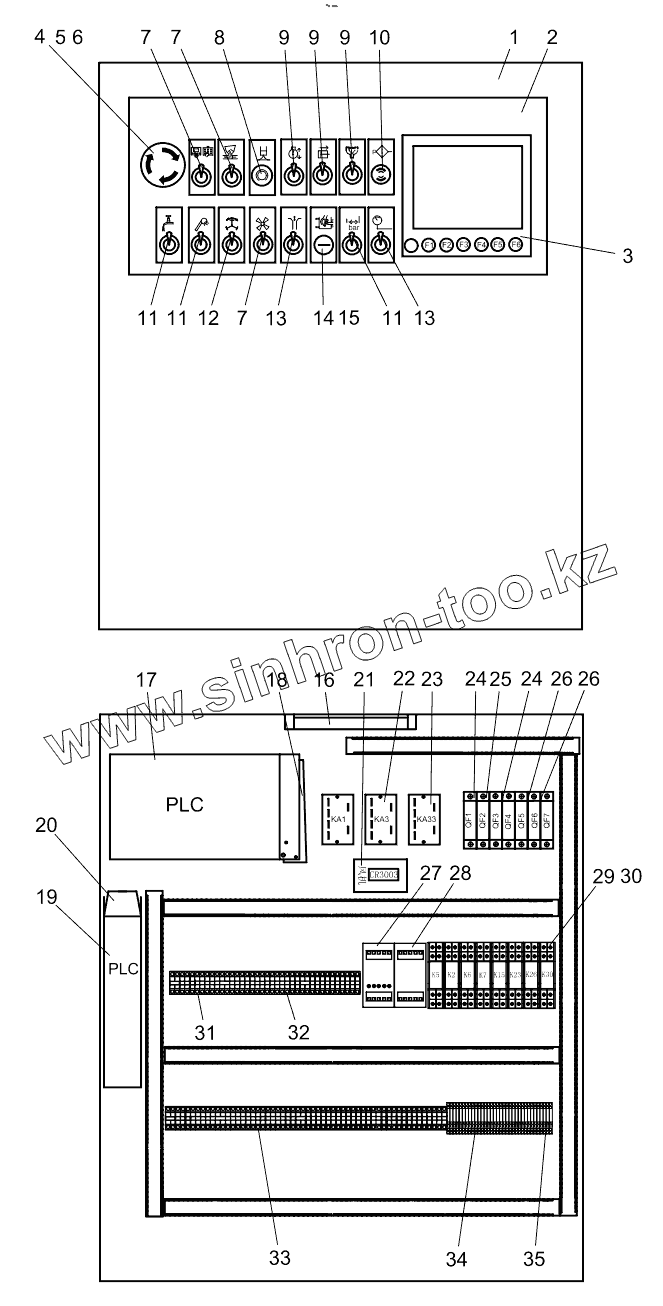

Каталог запасных частей к технике: Zoomlion 33X-4Z. Main control cabinet 001615427330A1AT8

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
8
9
9
9
10
11
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
30
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 1020803381 Pump truck lean improvement electric control cabinet
2 1020805364 Pump truck lean improvement electric control cabinet mask
3 1022002022 Display screen
4 1020509002 Emergency stop holder
5 1020502030 Emergency stop button
6 1020509014 Emergency stop contact
7 1020513085 Button switch
8 1021102262 Potentionmeter
9 1020513087 Button switch
10 1020402125 Alarm light
11 1020513084 Button switch
12 1020513085 Button switch
13 1020513086 Button switch
14 1029802085 Nylon plug
15 1029804205 Lock nut
16 1020401090 Working floodlight
17 1020102041 Controller
18 1029900202 Connection unit
19 1020102033 Controller
20 1029900203 Connection unit
21 1020102058 PWM rotation voltage module
22 1020303339 Relay
23 1020701647 Crimping terminal
24 1020602112 Breaker
25 1020602146 Breaker
26 1020602181 Breaker
27 1029100072 Filter element alarm indicator board
28 1020903032 Speed module
29 1020303114 Relay
30 1020304036 Relay socket
31 1022270202 Terminal block
32 1022270273 Ground terminal
33 1022270201 Terminal block
34 1022270218 Terminal block
35 1022270219 Terminal
