Каталог запасных частей к технике: Zoomlion 33X-4Z. Left swing cylinder 000190201A0200000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
6
6
7
7
7
8
9
9
10
11
12
13
14
15
15
16
16
16
17
17
18
19
20
21
22
23
24
24

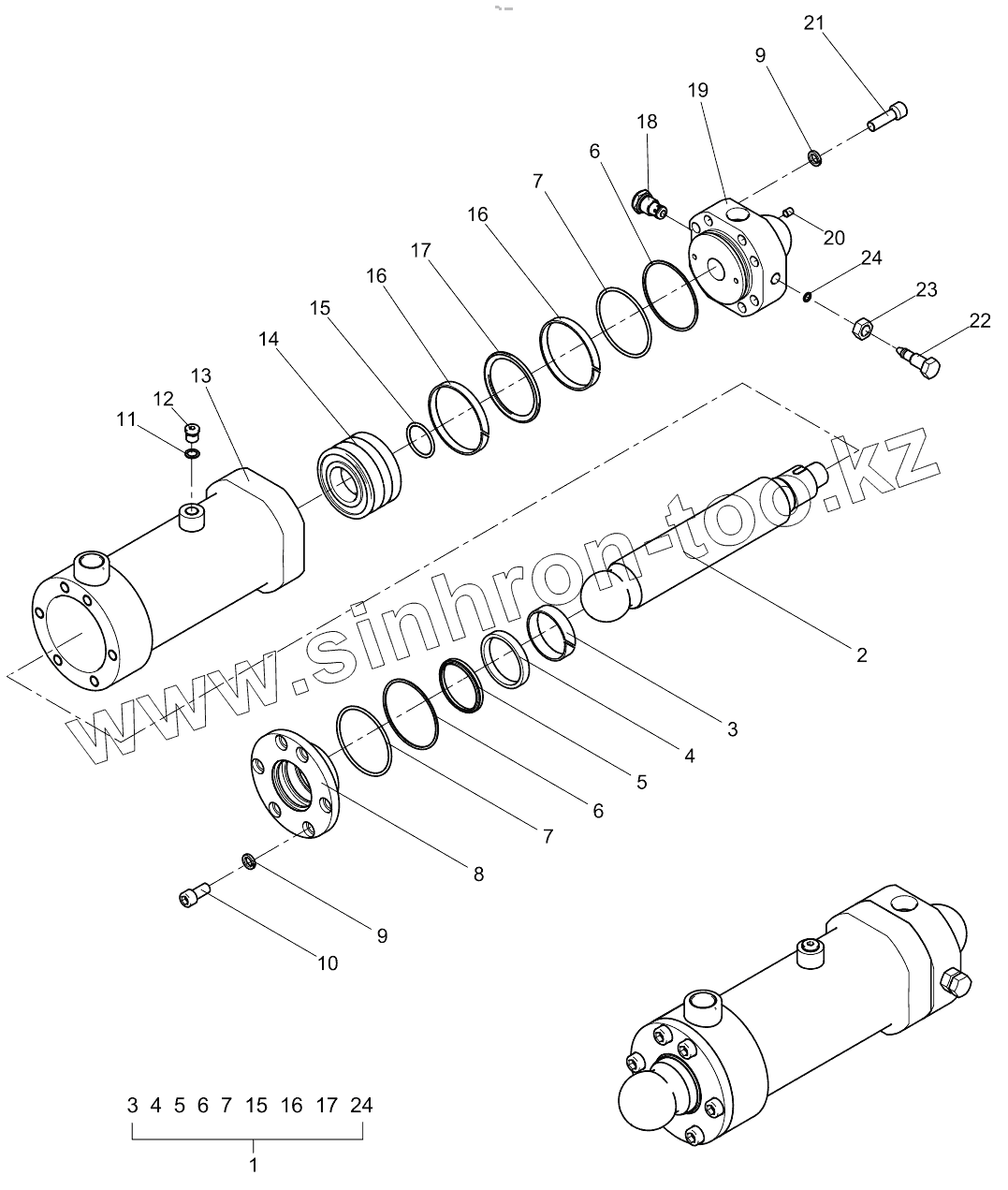

Позиция на иллюстрации Заводской номер детали Название детали
1 001600001A0000029 Repair kit
2 000190201A0300001 Piston rod
3 1081400502 FR guide ring
4 1081000493 Seal of piston rod
5 1081200129 Dustproof ring A1
6 000190201A0300003 Retaining ring
7 1081000439 O-ring
8 000190201A0300002 Guide sleeve
9 1040300054 Washer
10 1040100562 Screw
11 1081000480 Rhombus seal
12 1140101558 Screw plug
13 000190201A0301000 Oil cylinder block
14 000190201A0300007 Piston
15 1081000434 O-ring
16 1081400511 FR guide ring
17 1081000506 OK piston seal
18 1010300514 Check valve
19 000190201A0200001 Cylinder head flange
20 1040100482 Screw
21 1040100453 Screw
22 000190201A0300006 Adjusting bolts
23 000190201A0300005 Lock nut
24 1081000424 O-ring
