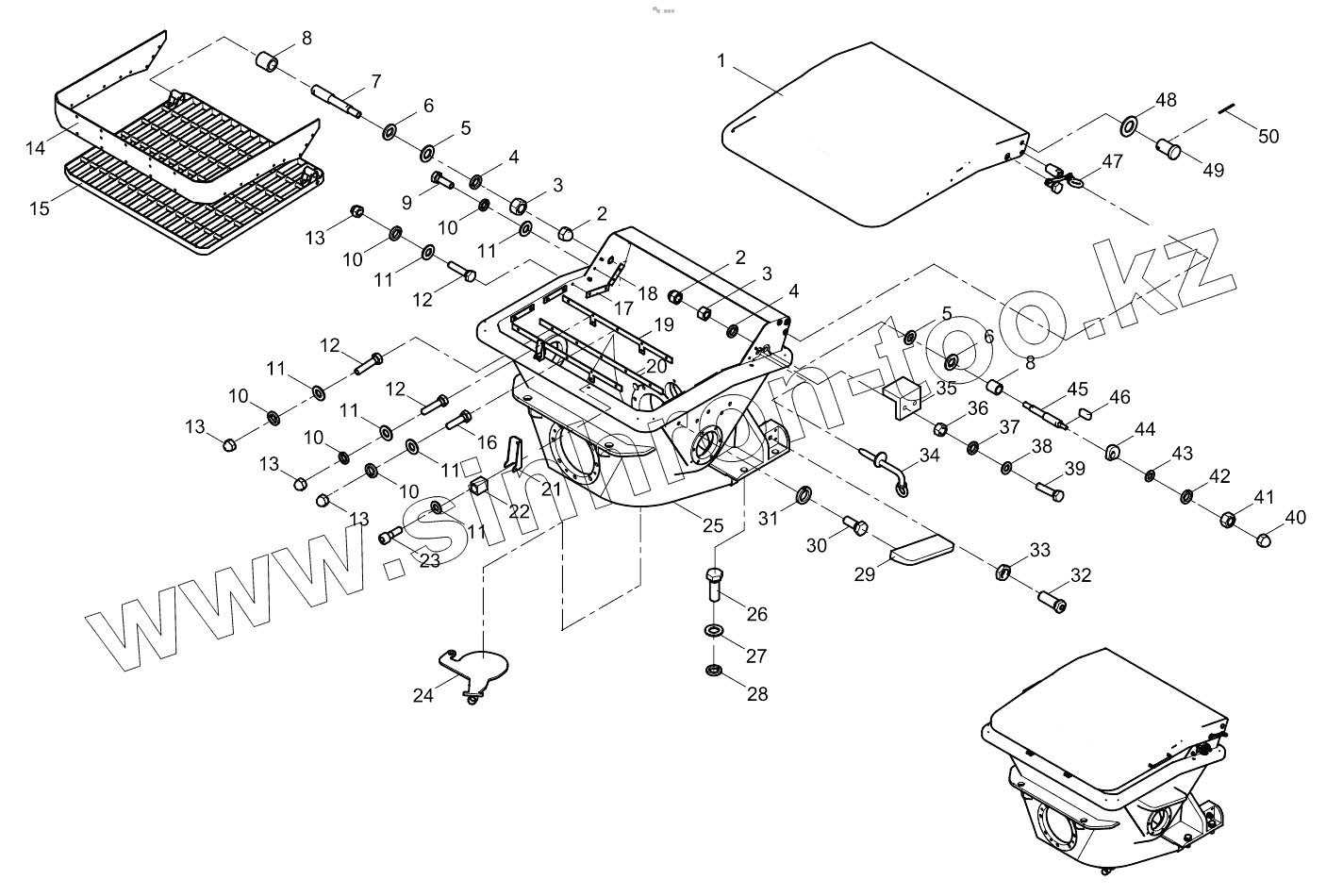

Каталог запасных частей к технике: Zoomlion 33X-4Z. Hopper assembly 001690107A0000000

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

5

5

6

6

7

8

8

9

10

10

10

10

10

11

11

11

11

11

11

12

12

12

13

13

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

Позиция на иллюстрации	Заводской номер детали		Название детали
1	001690101A0300000		Hopper cover assembly
2	1040200289		Nut
3	1040200110		Nut
4	1040300065		Washer
5	1040300052		Washer
6	001690101A0000014		Card board
7	001690101A0000015		Shaft
8	001690101A0000013		Set
9	1040000288		Bolt
10	1040300063		Washer
11	1040300066		Washer
12	1040000110		Bolt
13	1040200302		Nut
14	001690101A0000008		Rubber baffle
15	001690101A0200000		Screen frame
16	1040000018		Bolt
17	001690101A0000007		Side pressure plate 1
18	001690101A0000009		Small pressure plate
19	001690101A0000005		Pressure plate
20	001690101A0000006		Front pressure plate
21	001690101A0000004		Vertical tendon
22	001690101A0000003		Rubber cushion
23	1040100122		Screw
24	001690101A0400000		Unloading door
25	001690107A0100000		Hopper welding parts
26	1040000488		Bolt
27	1040300049		Seal ring
28	1040300050		Washer
29	001690101A0700000		Pedal
30	1040000114		Bolt
31	1040300067		Washer
32	001690101A0000001		Bolt
33	1040200099		Nut
34	001690101A0600000		Pin shaft
35	001690102A0000005		Mounting plate
36	1040200100		Nut
37	1040300044		Washer
38	1040300045		Washer
39	1040000514		Bolt
40	1040200288		Nut
41	1040200096		Nut
42	1040300054		Washer
43	1040300041		Washer
44	001690101A0000011		Cam
45	001690101A0000012		Axis
46	1040600013		Key
47	001690101A0500000		Spring pin assembly
48	1040300106		Washer
49	001690101A0000002		Pin shaft
50	1040500214		Штифт 3.2x40

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
