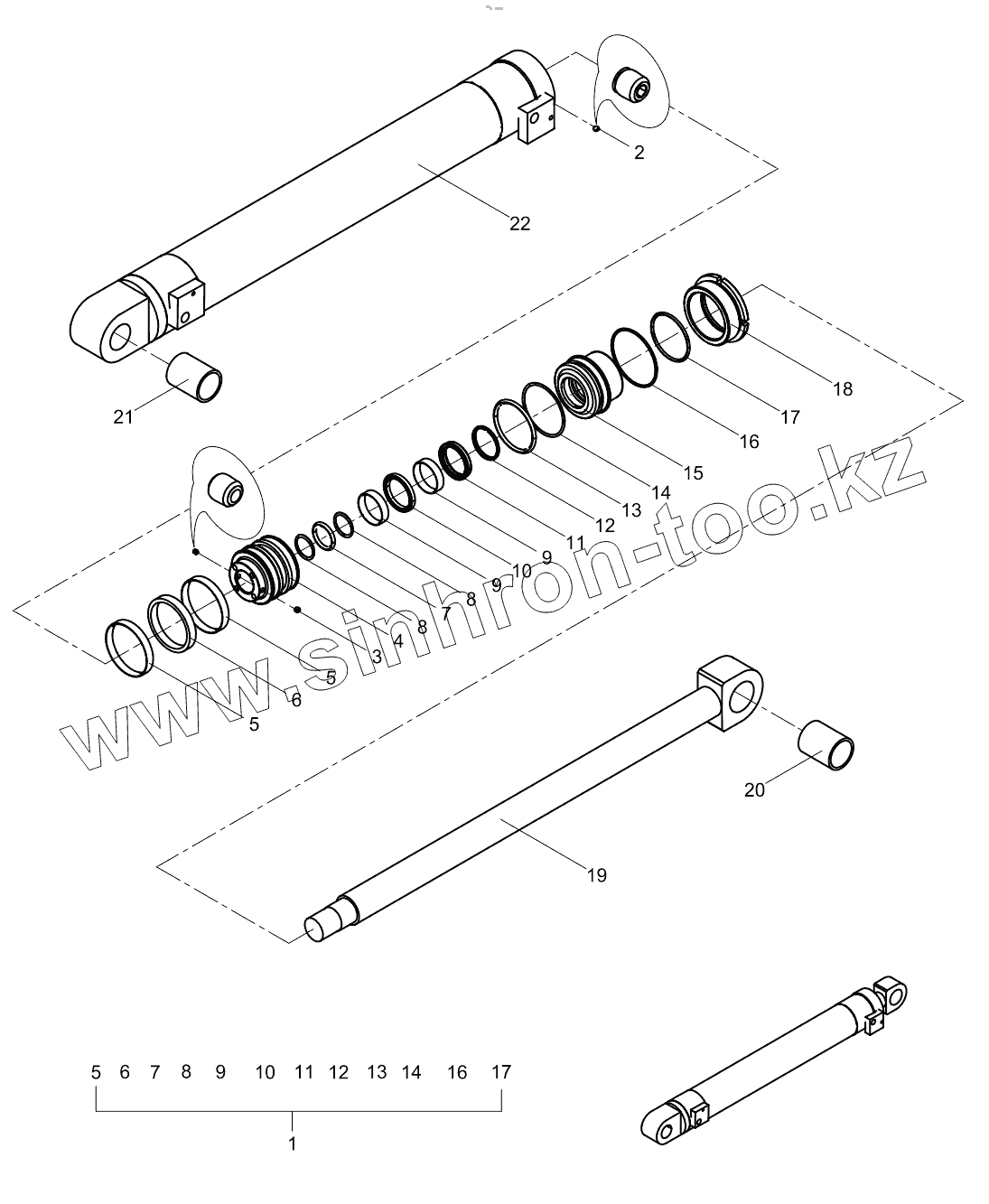

Каталог запасных частей к технике: Zoomlion 33X-4Z. Four-section arm cylinder 001615407A0400000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
6
7
7
8
8
8
9
9
9
10
10
11
11
12
12
13
13
14
14
15
16
16
17
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 001600001A0000269 Repair kit
2 1040101151 Screw
3 1040100369 Screw
4 001615407A0400001 Piston
5 1081400577 Guide ring
6 1081000722 Piston combination seal
7 1081000836 O-ring
8 1040300928 Retaining ring
9 1081400532 Guide ring
10 1081000723 Piston rod seal
11 1081000682 Piston rod seal
12 1081200129 Dustproof ring A1
13 1081000603 O-shaped sealing ring
14 1040300929 Retaining ring
15 001606007A0300002 Guide sleeve
16 1081000443 O-ring
17 1081000602 O-shaped sealing ring
18 001606007A0300003 Gland
19 001615407A0402000 Piston rod
20 001606007A0700015 Bimetal bushing
21 001606007A0700017 Bimetal bushing
22 001615407A0401000 Cylinder block
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
