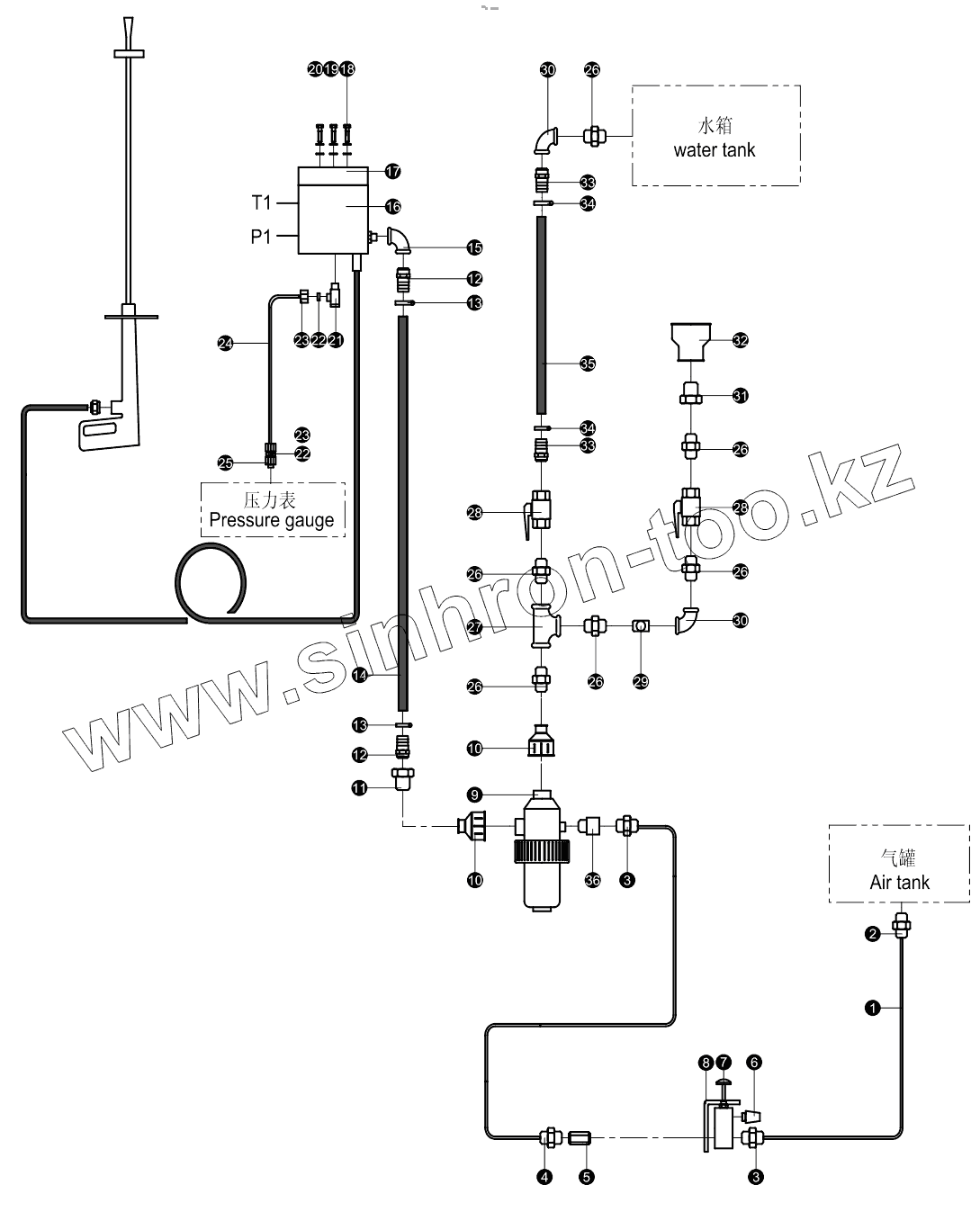

Каталог запасных частей к технике: Zoomlion 33X-4Z. Cleaning system 001692505A0000000

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

10

11

12

12

13

13

14

15

16

17

18

19

20

21

22

22

23

23

24

25

26

26

26

26

26

26

27

28

28

29

30

30

31

32

33

33

34

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	001692506A0000001		Plastic trachea
2	1140101502		L quick joint
3	1140102321		Quick joint
4	1140101500		Quick joint
5	1010300532		Check valve
6	1000200005		Muffler
7	1070500151		Manual valve
8	001611525A0100002		Mounting plate
9	1010600243		Filter
10	1060300044		Differential femail joint
11	1140102044		Screw
12	001611525A0100003		Leather pipe joint 3/4"x20
13	1990200360		Clamp
14	001611525A0200002		Cloth oil-resistant hose
15	1140101603		Elbow
16	1060000039		Water pump
17	001612125A0200001		Mounting plate
18	1040300230		Washer
19	1040300063		Washer
20	1040100073		Screw
21	1140101533		Hinge joint
22	1140101538		PSR cutting sleeve
23	1140101595		Nut
24	001692506A0000002		Steel pipe
25	1140101911		Straight female joint
26	1140101560		Inner joint
27	1140101624		T-joint
28	1010300521		Ball valve
29	001609321A0000001		Drain mounting plate
30	1140101420		Elbow
31	1140101411		Differential mail joint
32	1140101422		Fire joint
33	001611525A0100005		Leather pipe joint
34	1990200361		Clamp
35	001692505A0000002		Cloth oil-resistant hose
36	001610753B0000006		Air valve adapter
