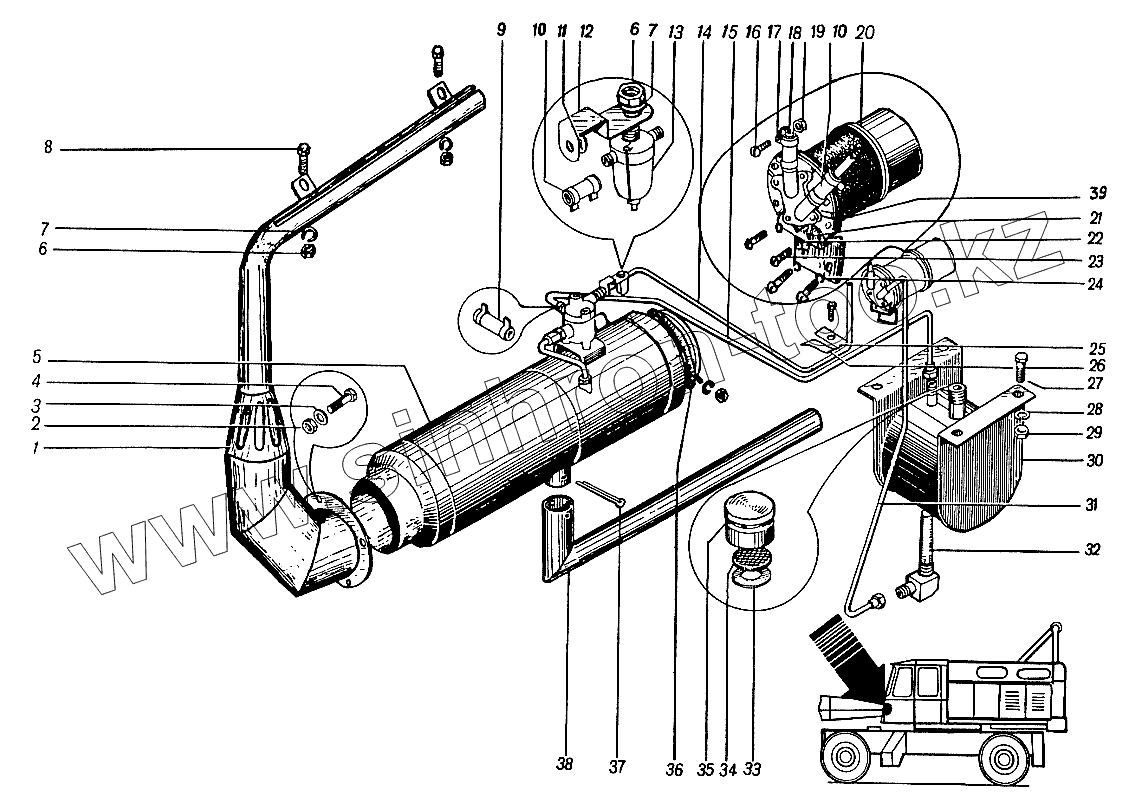

Каталог запасных частей к технике: ЮрМаш КС-4361А. Установка независимого отопителя 4361А.27

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	27-180		Воздуховод
2	051-006-105		Гайка М6
3	Н2-6-65Г		Шайба 6
4	031-06-012-148		Винт М6х12
5	015-0010-А2		Отопительная установка
6	051-008-605		Гайка М8х1
7	Н2-8-65Г		Шайба 8
8	013-08-016-158		Болт М8х16
9	27-92		Рукав (L=90мм)
10	27-58		Рукав (L=40мм)
11	016-020-25-2-2		Кольцо
12	27-53		Кронштейн
13	966-810Б300		Бензоотстойник
14	27-134		Трубка
15	27-240		Трубка
16	031-04-010-248		Винт М4х10
17	27-55		Хомутик
18	Н2-4-65Г		Шайба 4
19	051-004-105		Гайка М4
20	015-3010		Бензонасос
21	27-91		Кронштейн
22	031-05-016-148		Винт М5х16
23	Н2-5-65Г		Шайба 5
24	131-061-15-02		Шайба 6x1,5
25	27-57		Скоба
26	27-59		Лента 2 ШОЛ-15 (L=400мм)
27	013-10-025-158		Болт М10х25
28	Н2-10-65Г		Шайба 10
29	051-010-105		Гайка М10
30	27-160		Бак бензиновый
31	27-250		Трубка
32	27-110		Фильтр
33	27-63		Прокладка
34	27-64		Набивка
35	27-61		Сапун
36	27-210		Хомут
37	Н3-5-70		Шплинт 5x70
38	27-220		Труба
39	015-Д5		Диафрагма
