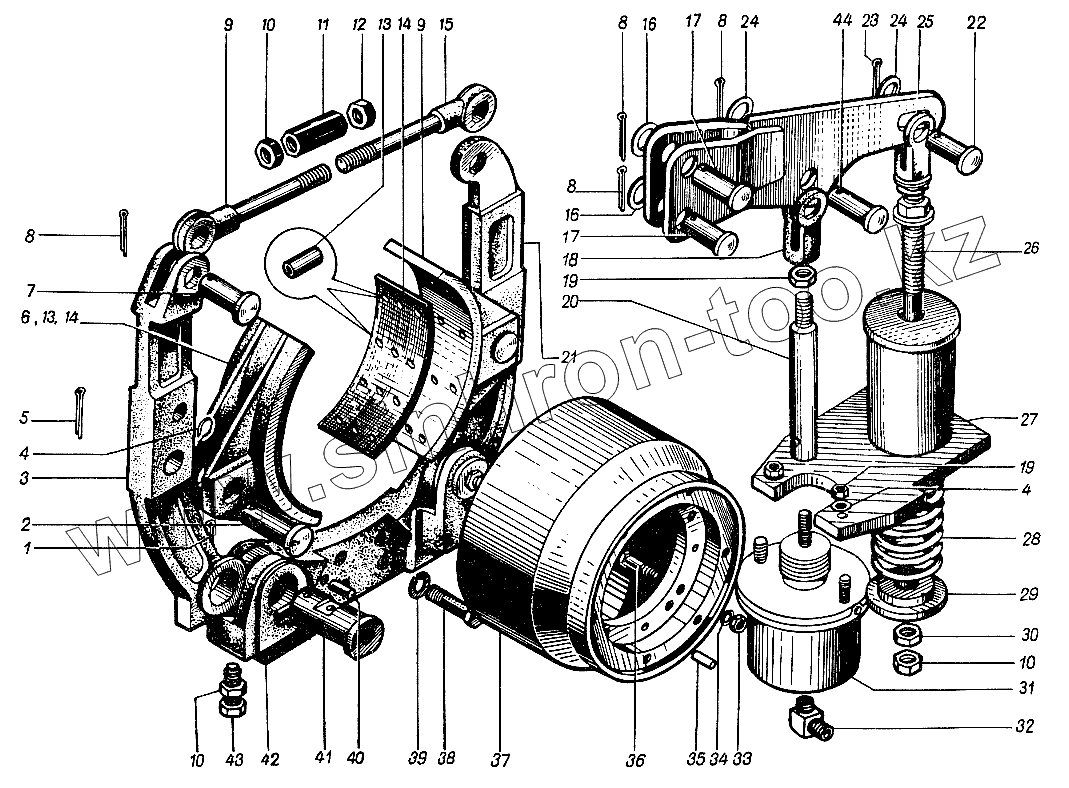

Каталог запасных частей к технике: ЮрМаш КС-4361А. Тормоз стояночный 4361А.05

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
8
8
8
9
9
10
10
10
11
12
13
13
14
14
15
16
16
17
17
18
19
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
1 Н3-10-80 Шплинт 10x80
2 05-79 Ось
3 05-51 Рычаг
4 Н2-16-65Г Шайба 16
5 Н3-6,3-50 Шплинт 6,3x50
6 05-25 Колодка
7 05-78 Ось
8 H3-6,3-40 Шплинт 6,3x40
9 05-53 Тяга
10 052-020-105 Гайка М20
11 05-54 Муфта
12 052-020-105А Гайка М20 LН
13 Н-12-18 Заклепка 12x18
14 05-26 Пластина
15 05-55 Тяга
16 131-124-00-02 Шайба 24
17 26-07 Валик
18 200-3504055В Вилка
19 051-012-125 Гайка М12х1,25
20 05-59 Шток
21 05-56 Рычаг
22 260088-П29 Палец
23 Н3-5-32 Шплинт 5x32
24 131-116-30-02 Шайба 16x3
25 05-60 Рычаг
26 05-30 Тяга
27 05-10 Кронштейн
28 05-48 Пружина
29 05-49 Шайба
30 051-020-105 Гайка М20
31 214-3519110-Б Цилиндр тормозной
32 05-73 Угольник
33 051-010-105 Гайка М10
34 Н2-10-65Г Шайба 10
35 21-45 Штифт
36 013-10-045-158 Болт М10х45
37 05-47 Шкив
38 013-20-070-158 Болт М20х70
39 Н2-20-65Г Шайба 20
40 121-20-050-145 Штифт 20m6х50
41 05-81 Ось
42 05-21 Кронштейн
43 038-20-060-122 Винт М20х60
44 05-71 Ось
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
