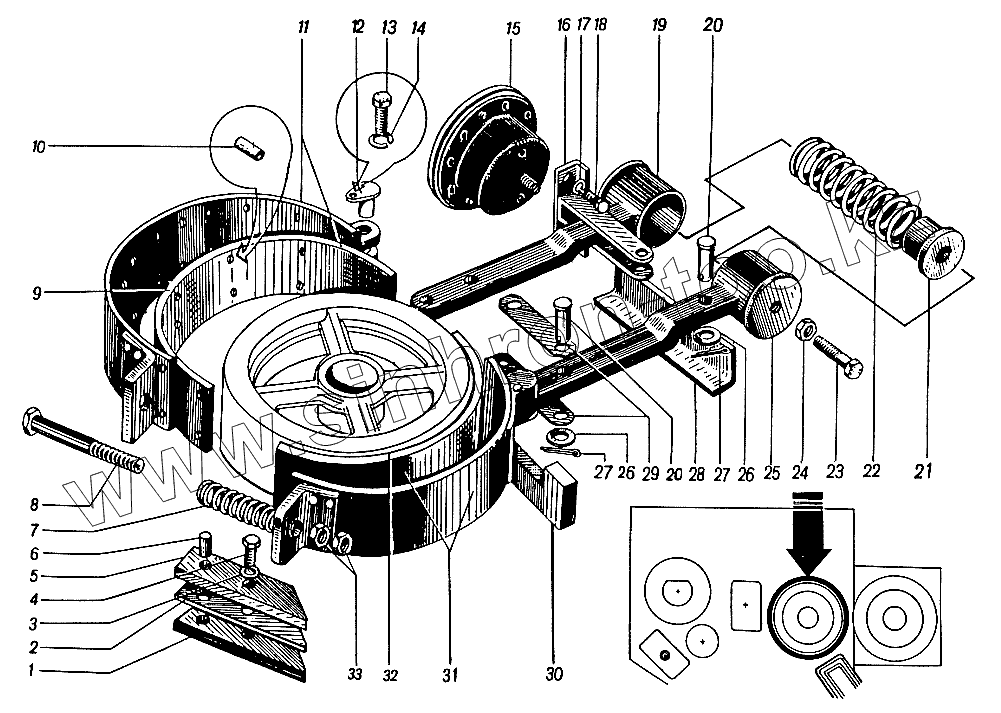

Каталог запасных частей к технике: ЮрМаш КС-4361А. Тормоз механизма вращения 4361А.22

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 22-35 Платик
2 22-38 Прокладка
3 Н2-8-65Г Шайба 8
4 013-08-020-158 Болт М8х20
5 22-34 Подкладка
6 121-06-020-145 Штифт 6m6х20
7 20-148 Пружина
8 22-32 Болт
9 22-16 Накладка
10 Н-8-14 Заклепка 8x14
11 22-40 Лента тормоза
12 22-39 Палец
13 013-10-016-158 Болт М10х16
14 Н2-10-65Г Шайба 10
15 100-3519010-01 Камера
16 22-30 Тяга
17 Н2-12-65Г Шайба 12
18 013-12-025-158 Болт М12х25
19 22-10 Рычаг
20 22-37 Валик
21 22-33 Шайба
22 22-26 Пружина
23 038-16-080-122 Винт М16х80
24 051-016-105 Гайка М16
25 22-20 Рычаг
26 131-120-00-02 Шайба 20
27 Н3-5-32 Шплинт 5x32
28 22-29 Кронштейн
29 22-25 Планка
30 22-27 Планка
31 22-50 Лента тормоза
32 22-22 Накладка
33 051-020-105 Гайка М20
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
