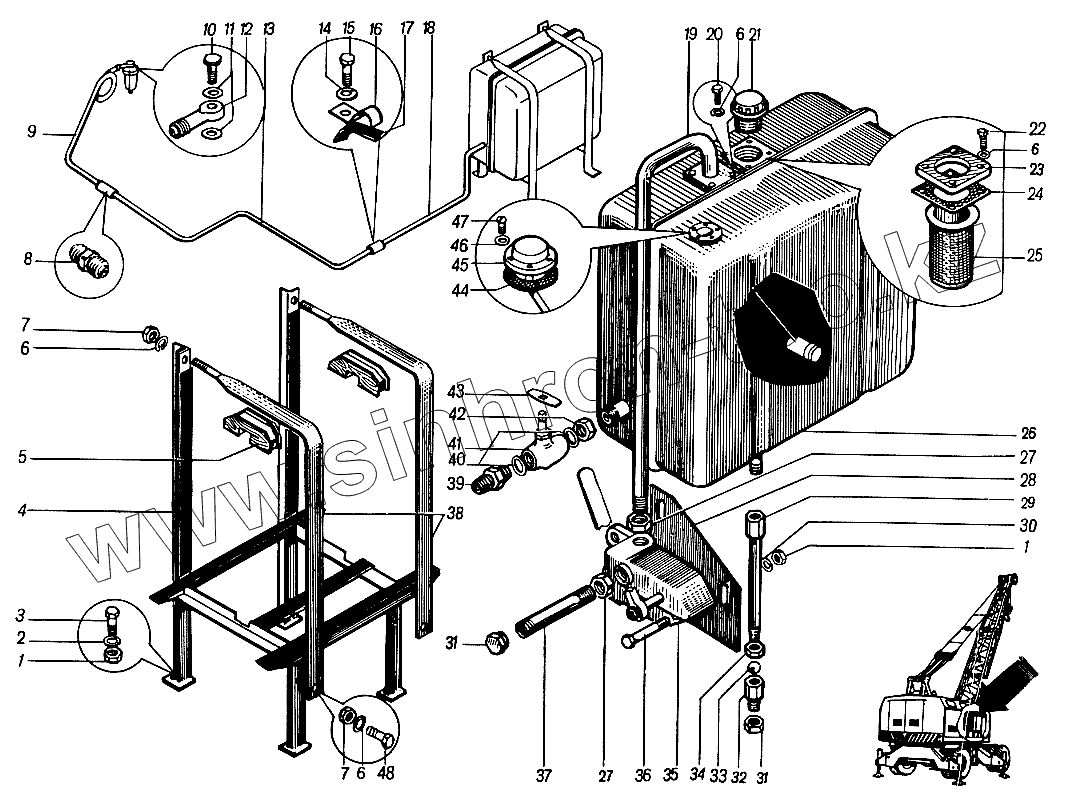

Каталог запасных частей к технике: ЮрМаш КС-4361А. Топливный бак 4361А.18
1
1
2
3
4
5
6
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 051-016-105 | Гайка М16 | |
| 2 | Н2-16-65Г | Шайба 16 | |
| 3 | 013-16-030-158 | Болт М16х30 | |
| 4 | 18-10 | Стойка | |
| 5 | 18-1 | Колодка | |
| 6 | Н2-8-65Г | Шайба 8 | |
| 7 | 051-008-105 | Гайка М8 | |
| 8 | 50-31 | Штуцер | |
| 9 | 18-180 | Труба | |
| 10 | Н13 | Болт отстойника | |
| 11 | Н14 | Шайбы отстойника | |
| 12 | 18-162 | Штуцер | |
| 13 | 18-170 | Труба | |
| 14 | Н2-6-65Г | Шайба 6 | |
| 15 | 013-06-016-158 | Болт М6х16 | |
| 16 | 51-409 | Скоба | |
| 17 | Н9 | Лента | |
| 18 | 18-160 | Труба | |
| 19 | 18-310 | Труба | |
| 20 | 013-08-020-158 | Болт М8х20 | |
| 21 | 18-27 | Пробка | |
| 22 | 013-08-025-158 | Болт М8х25 | |
| 23 | 18-151 | Фланец | |
| 24 | 18-152 | Прокладка | |
| 25 | 18-130 | Фильтр | |
| 26 | 18-300 | Бак топливный | |
| 27 | Г351-025-45 | Контргайка 0-25 | |
| 28 | 18-140 | Кронштейн | |
| 29 | 18-110 | Трубка | |
| 30 | 131-116-30-02 | Шайба 16x3 | |
| 31 | 03-144 | Заглушка | |
| 32 | 18-8 | Гайка | |
| 33 | У22,225-100 | Шарик | |
| 34 | Г351-020-45 | Контргайка 0-20 | |
| 35 | БК7-3000 | Насос "Родник" | |
| 36 | 013-16-080-158 | Болт М16х80 | |
| 37 | 18-50 | Труба | |
| 38 | 18-90 | Хомут | |
| 39 | 18-5 | Штуцер | |
| 40 | Н15 | Пенька трепаная | |
| 41 | КР15-10 | Кран муфтовый | |
| 42 | Г351-015-45 | Контргайка 0-15 | |
| 43 | 18-6 | Ручка | |
| 44 | 18-21 | Прокладка | |
| 45 | 18-120 | Датчик | |
| 46 | Н2-4-65Г | Шайба 4 | |
| 47 | 031-04-010-248 | Винт М4х10 | |
| 48 | 013-08-016-158 | Болт М8х16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
