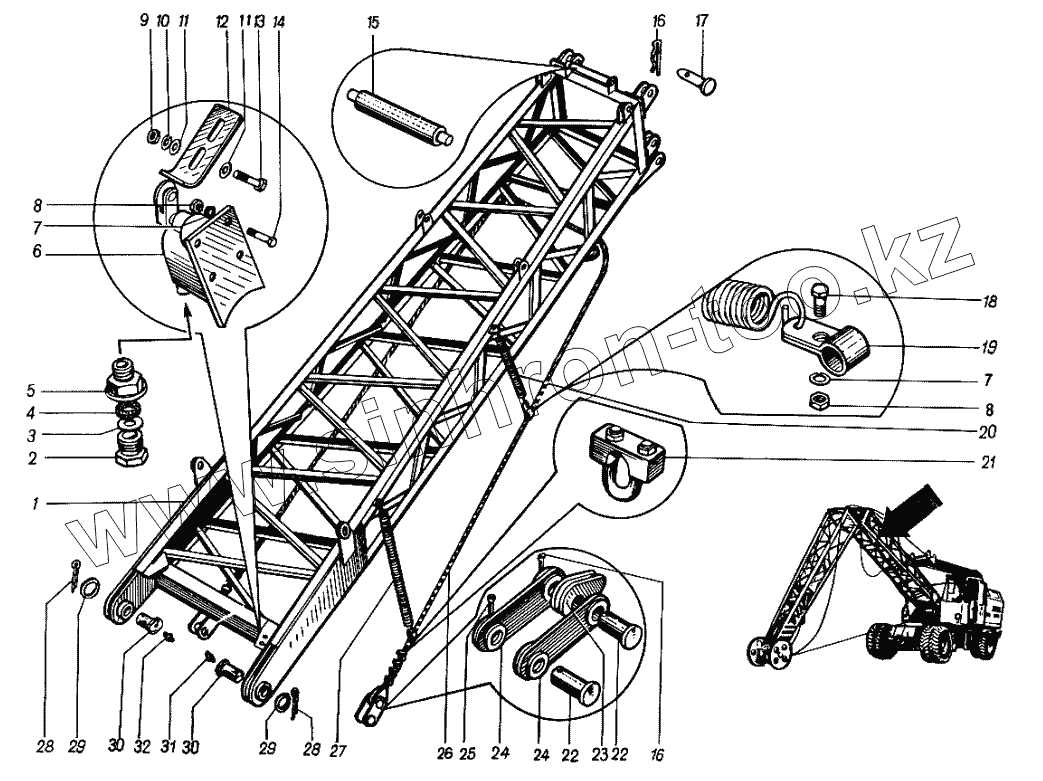

Каталог запасных частей к технике: ЮрМаш КС-4361А. Стреловое оборудование 4361А.32.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
9
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
22
23
24
24
25
26
27
28
28
29
29
30
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 32-30 Основание
2 32-394 Гайка сальника
3 32-391 Шайба сальника
4 32-392 Кольцо
5 32-393 Гнездо сальника
6 ВП16-23 Выключатель путевой
7 Н2-5-65Г Шайба 5
8 051-005-104 Гайка М5
9 051-008-105 Гайка М8
10 Н2-8-65Г Шайба 8
11 131-108-15-02 Шайба 8х1,5
12 32-402 Толкатель
13 013-08-025-158 Болт М8х25
14 014-05-045-158 Болт М5х45
15 32-90 Каток
16 32-132 Чека
17 32-136 Ось
18 013-06-016-158 Болт М6х16
19 32-435 Зажим
20 32-432 Пружина
21 Г293-19 Зажим 19
22 32-434 Ось
23 32-585 Коуш
24 32-726 Серьга
25 Н3-8-50 Шплинт 8x50
26 32-470 Канат
27 32-431 Пружина
28 Н3-10-90 Шплинт 10х90
29 32-133 Шайба
30 32-131 Ось
31 2.2 Масленка
32 1.3 Масленка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
