Каталог запасных частей к технике: ЮрМаш КС-4361А. Реверс вращения и передвижения 4361А.21

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

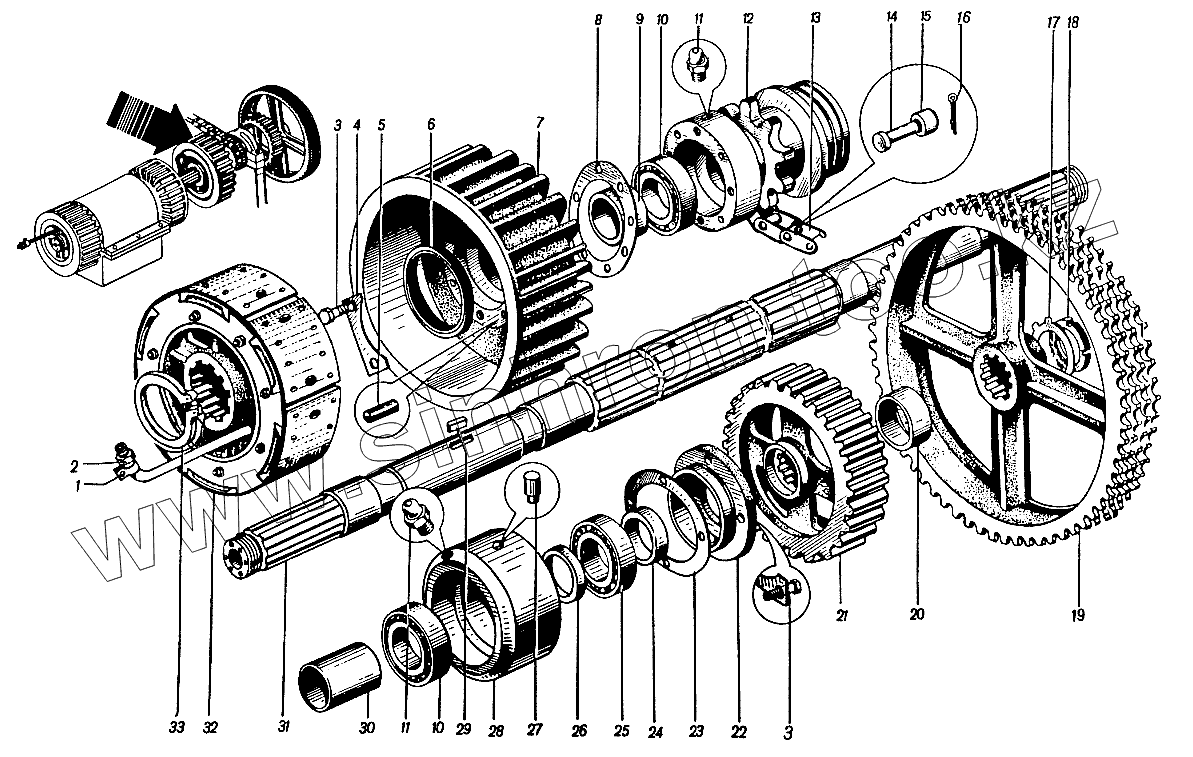

Позиция на иллюстрации	Заводской номер детали		Название детали
1	20-30		Хомут
2	20-44		Штуцер
3	013-12-040-158		Болт М12х40
4	21-36		Шайба
5	21-45		Штифт
6	Н1-1.2-130-160-1		Манжета 1.2-130x160-1
7	21-7		Шкив муфты
8	21-19		Прокладка
9	21-18		Втулка
10	218		Подшипник
11	1.3		Масленка
12	21-10		Звездочка
13	ПРЛ-50,8-16000		Цепь (L=3,353м)
14	21-41		Валик
15	Н16		Втулка цепи
16	Н3-4-22		Шплинт 4x22
17	21-43		Шайба
18	21-42		Гайка
19	21-31		Звездочка
20	21-33		Втулка
21	21-29		Шестерня
22	21-27		Крышка
23	21-32		Прокладка
24	21-28		Втулка
25	3518		Подшипник
26	21-26		Втулка
27	21-44		Штифт
28	21-22		Стакан
29	172-12-032-150		Шпонка 12x8x32
30	21-21		Втулка
31	21-6		Вал
32	20-110		Муфта
33	В112		Кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
