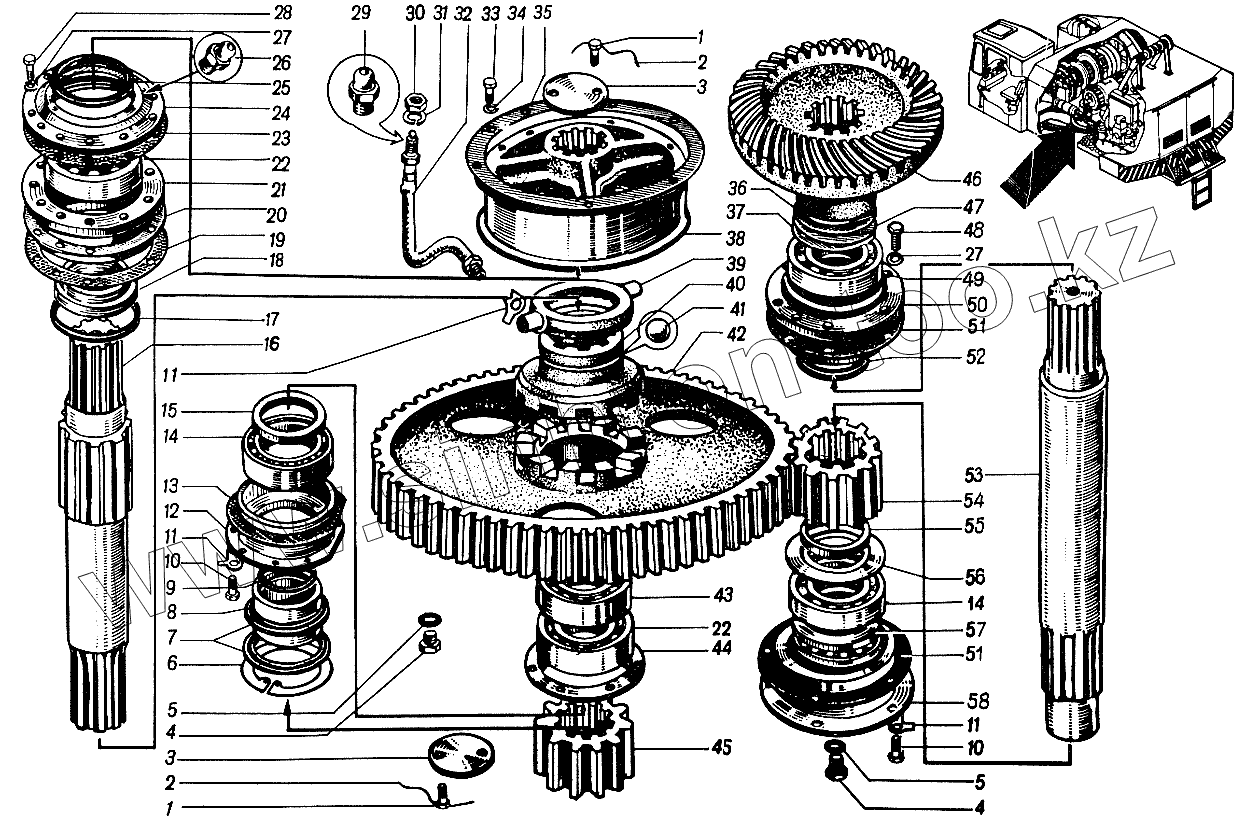

Каталог запасных частей к технике: ЮрМаш КС-4361А. Редуктор вращения и передвижения 4361А.19

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
10
11
11
11
12
13
14
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
Позиция на иллюстрации Заводской номер детали Название детали
1 013-12-030-358 Болт 3М12х30
2 Н5 Проволока 2,0
3 03-21 Шайба
4 19-91 Пробка
5 19-88 Шайба
6 В140 Кольцо
7 Н1-1.2-110-135-1 Манжета 1.2-110x135-1
8 19-53 Втулка
9 090-100-58-2-2 Кольцо
10 013-12-030-158 Болт М12х30
11 143-120-00-101 Шайба 12
12 19-56 Стакан
13 19-38 Прокладка
14 3518 Подшипник
15 19-42 Кольцо
16 19-26 Вал
17 19-84 Кольцо
18 19-24 Втулка
19 19-66 Прокладка
20 19-68 Прокладка
21 19-21 Стакан
22 318 Подшипник
23 19-23 Прокладка
24 19-22 Крышка
25 А52320-125 Кольцо СП134-109-9,5
26 1.3 Масленка
27 Н2-12-65Г Шайба 12
28 013-12-050-158 Болт М12х50
29 2.2 Масленка
30 051-016-105 Гайка М16
31 Н2-16-65Г Шайба 16
32 19-20 Шланг
33 013-08-016-158 Болт М8х16
34 Н2-8-65Г Шайба 8
35 19-19 Кольцо
36 19-28 Прокладка
37 19-31 Прокладка
38 19-18 Шкив
39 19-15 Обойма
40 19-25 Муфта
41 Н10-100 Шарик
42 19-101 Колесо
43 2318 Подшипник
44 В190 Кольцо
45 19-39 Шестерня
46 19-32 Колесо
47 19-29 Прокладка
48 013-12-035-158 Болт М12х35
49 218 Подшипник
50 19-27 Стакан
51 19-37 Прокладка
52 А52320-124 Кольцо СП129-104-9,5
53 19-35 Вал
54 19-36 Шестерня
55 19-92 Кольцо
56 19-85 Маслоотражатель
57 8218 Подшипник
58 19-55 Стакан
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
