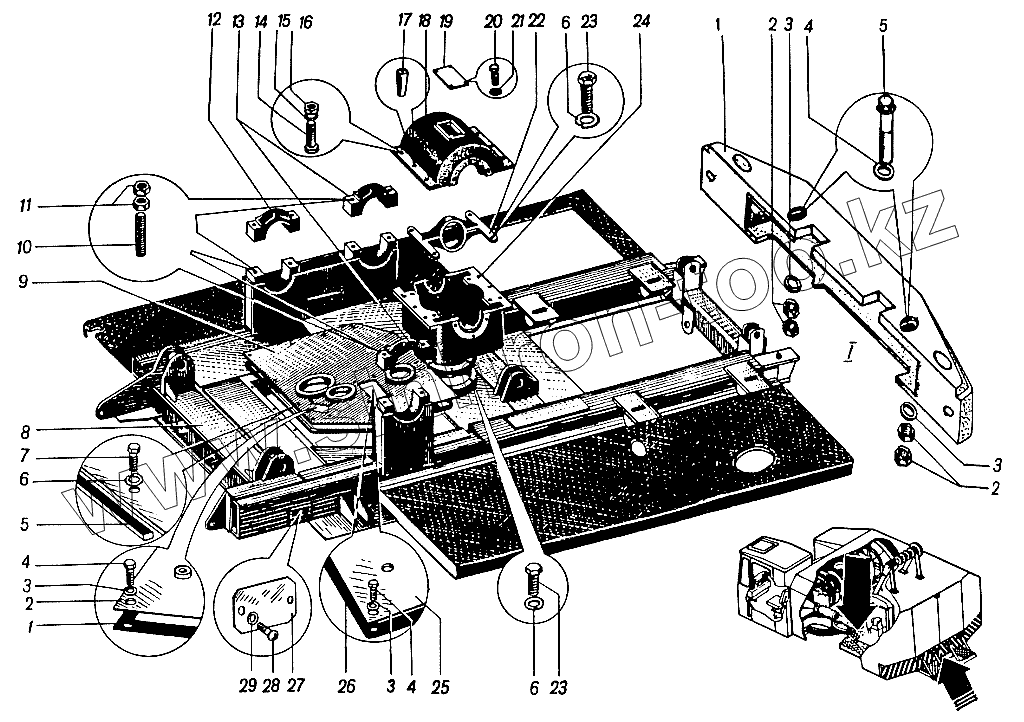

Каталог запасных частей к технике: ЮрМаш КС-4361А. Рама поворотная 4361А.15

Тип техники

Марка

Модель

Схема

1

1

2

2

2

3

3

3

3

4

4

4

5

5

6

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
4361А.25	4361А.25		Установка контргруза
1	15-18		Прокладка
1	25-6		Контргруз
2	15-190		Крышка
2	051-030-105		Гайка М30
3	131-130-00-02		Шайба 30
3	Н2-10-65Г		Шайба 10
4	131-136-00-02		Шайба 36
4	013-10-018-158		Болт М10х18
5	15-15		Прокладка
5	25-7		Болт
6	Н2-20-65Г		Шайба 20
7	013-20-040-158		Болт М20х40
8	15-10		Рама
9	15-70		Крышка
10	106-24-130-158		Шпилька М24х130
11	051-024-105		Гайка М24
12	15-82		Крышка
13	15-84		Крышка
14	013-16-070-158		Болт М16х70
15	Н2-16-65Г		Шайба 16
16	051-016-105		Гайка М16
17	122-12-040-445		Штифт 12x40
18	15-182		Крышка
19	15-23		Крышка
20	013-08-020-158		Болт М8х20
21	Н2-8-65Г		Шайба 8
22	15-183		Опора
23	013-20-050-158		Болт М20х50
24	15-181		Основание
25	15-1		Крышка
26	15-19		Прокладка
27	15-26		Крышка
28	031-06-012-148		Винт М6х12
29	Н2-6-65Г		Шайба 6

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
