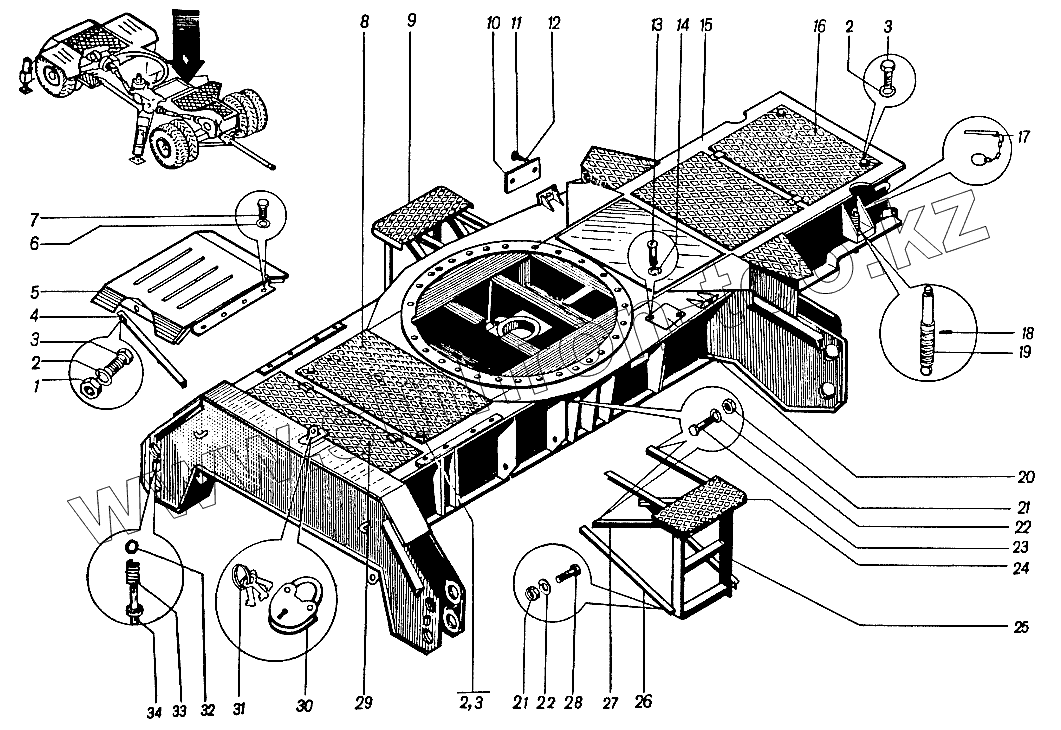

Каталог запасных частей к технике: ЮрМаш КС-4361А. Рама нижняя 4361А.07

Тип техники

Марка

Модель

Схема

1

2

2

2

3

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

21

22

22

23

24

25

26

27

28

29

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	051-010-105		Гайка М10
2	Н2-10-65Г		Шайба 10
3	013-10-025-158		Болт М10х25
4	07-213		Раскос
5	07-230		Крыло заднее
6	Н2-8-65Г		Шайба 8
7	013-08-016-158		Болт М8х16
8	07-289		Настил
9	07-180		Площадка
10	07-199		Лист
11	031-06-012-148		Винт М6х12
12	Н2-6-65Г		Шайба 6
13	031-05-012-148		Винт М5х12
14	Н2-5-65Г		Шайба 5
15	07-10		Рама
16	07-286		Настил
17	07-190		Стопор
18	035-08-030-122		Винт М8х30
19	07-196		Винт
20	46-25		Крышка
21	051-012-105		Гайка М12
22	Н2-12-65Г		Шайба 12
23	013-12-040-158		Болт М12х40
24	07-160		Площадка
25	07-170		Лестница
26	07-157		Раскос
27	07-158		Раскос
28	013-12-030-158		Болт М12х30
29	07-220		Крышка
30	Н10		Замок
31	Н11		Ключ
32	07-281		Кольцо
33	07-283		Пружина
34	07-282		Стержень

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
