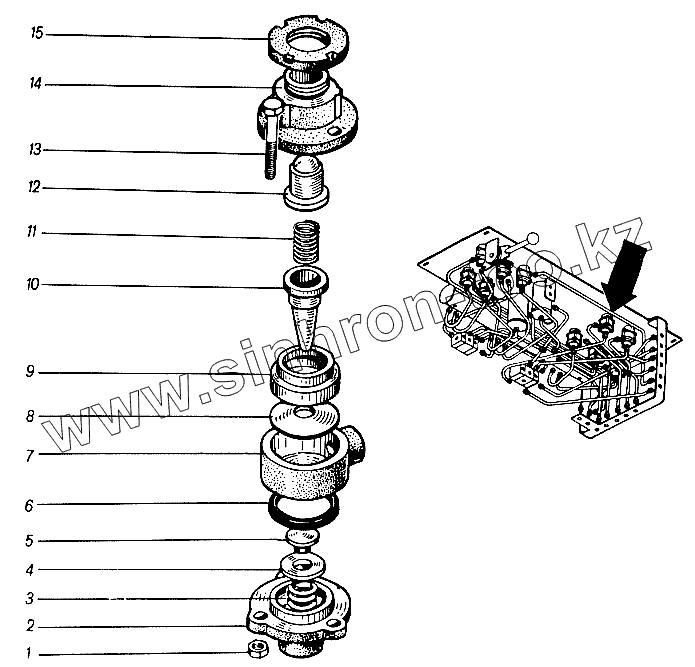

Каталог запасных частей к технике: ЮрМаш КС-4361А. Пост управления 4361А.50А. Золотник 264-23-00

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
264-23-00
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
264-23-00 264-23-00 Золотник
1 051-006-105 Гайка М6
2 264-23-10 Крышка
3 264-23-14 Пружина
4 264-23-17 Шайба
5 264-23-18 Уплотнение
6 264-23-8 Кольцо
7 264-23-7 Корпус нижний
8 264-23-6 Диафрагма
9 264-23-5 Шайба
10 264-23-4 Стакан
11 264-23-2 Пружина
12 264-23-1 Чашка
13 013-06-050-158 Болт М6х50
14 264-23-3 Корпус верхний
15 264-23-11 Гайка
