Каталог запасных частей к технике: ЮрМаш КС-4361А. Опоры выносные 4361А.11

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

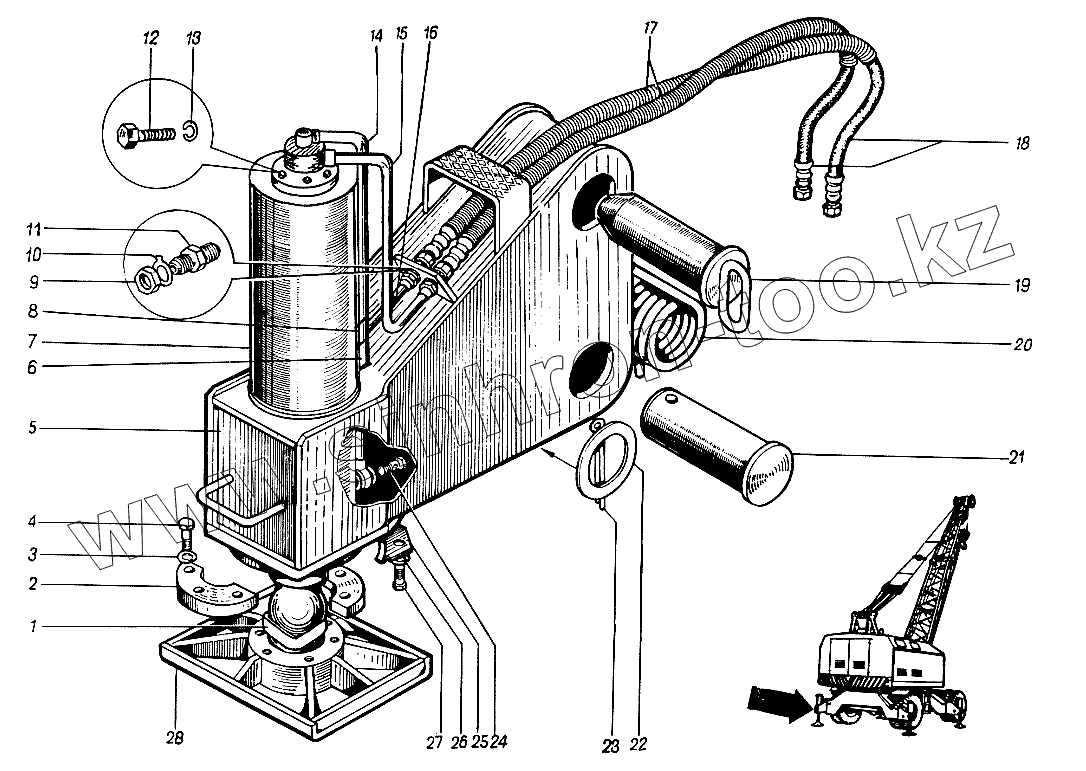

Позиция на иллюстрации	Заводской номер детали		Название детали
1	11-17		Пружина
2	11-16		Крышка
3	Н2-10-65Г		Шайба 10
4	013-10-025-158		Болт М10х25
5	11-400		Опора выносная
6	11-240-03		Маслопровод
7	11-300		Гидроцилиндр
8	04-2		Тройник
9	052-020-605		Гайка М20
10	А51024-59		Шайба 20
11	11-162		Штуцер
12	013-12-025-358-019		Болт 3М12х25
13	112-12-65Г		Шайба 12
14	11-240-02		Маслопровод
15	11-430		Маслопровод
16	11-440		Маслопровод
17	11-163		Оболочка
18	11-260		Рукав
19	11-30		Палец
20	11-227		Пружина
21	11-8		Ось
22	11-5		Шайба
23	Н3-10-90		Шплинт 10х90
24	11-1		Штуцер
25	11-6		Планка
26	Н2-16-65Г		Шайба 16
27	013-16-025-158		Болт М16х25
28	11-40		Пята

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
