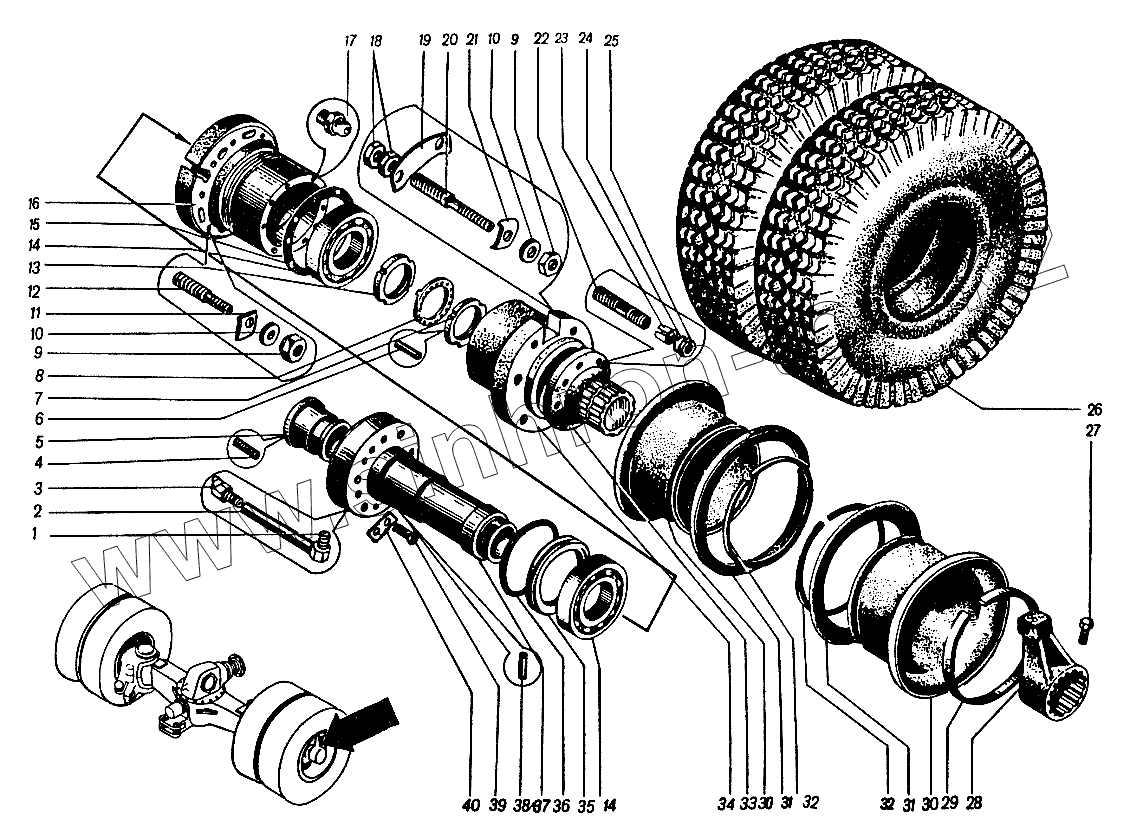

Каталог запасных частей к технике: ЮрМаш КС-4361А. Мост передний 4361А.01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
32
33
34
35
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
1 17-288 Штуцер
2 01-27 Трубка
3 2.2 Масленка
4 035-08-030-122 Винт М8х30
5 01-17 Втулка
6 121-06-016-145 Штифт 6m6х16
7 01-31 Гайка
8 01-29 Шайба
9 200-3101041 Гайка левая
10 02-48 Шайба
11 01-42 Прижим
12 02-45 Шпилька левая
13 01-32 Гайка
14 7526 Подшипник
15 01-47 Прокладка
16 01-15 Ступица левая
17 1.3 Масленка
18 01-45 Гайка левая
19 01-22 Сектор
20 01-43 Шпилька левая
21 02-49 Прижим
22 106-20-055-158 Шпилька М20х55
23 02-23 Втулка
24 Н2-20-65Г Шайба 20
25 051-020-105 Гайка М20
26 370-508 (14,00-20) Шина
27 038-10-045-122 Винт М10х45
28 01-125 Поводок
29 02-70 Кольцо
30 8,5В-20-3101012Б Обод
31 8,5В-20-3101027 Кольцо бортовое
32 8,5В-20-3101026Б Кольцо замочное
33 01-40 Ступица
34 01-80 Ступица левая
35 01-33 Кольцо
36 01-38 Кольцо
37 01-30 Цапфа
38 121-10-020-145 Штифт 10m6х20
39 013-27-055-158 Болт М27х55
40 01-25 Замок
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
