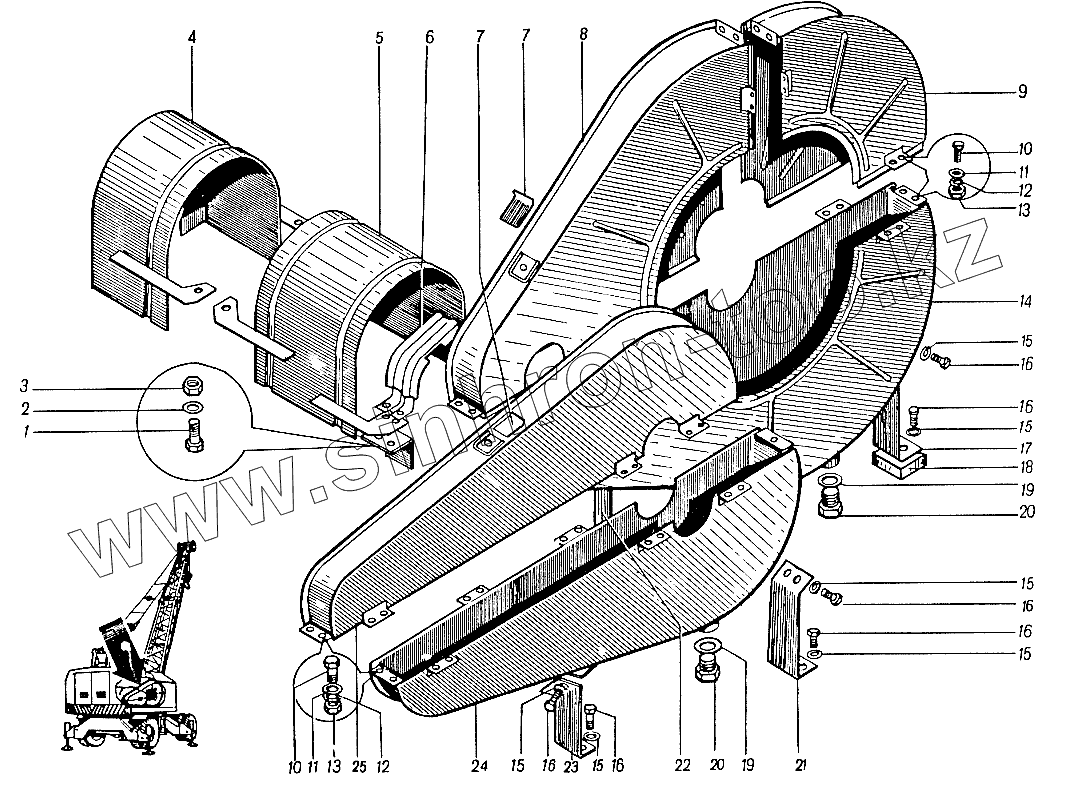

Каталог запасных частей к технике: ЮрМаш КС-4361А. Кожухи механизмов 4361А.48

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
10
11
11
12
12
13
13
14
15
15
15
15
15
15
16
16
16
16
16
16
17
18
19
19
20
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 013-12-030-158 Болт М12х30
2 Н2-12-65Г Шайба 12
3 051-012-105 Гайка М12
4 48-40 Колпак
5 48-50 Колпак
6 48-30 Щиток
7 48-11 Задвижка
8 48-170 Кожух левый
9 48-160 Кожух правый
10 013-08-020-158 Болт М8х20
11 131-108-15-02 Шайба 8х1,5
12 Н2-8-65Г Шайба 8
13 Г051-008-105 Гайка М8
14 48-150 Кожух нижний
15 Н2-10-65Г Шайба 10
16 013-10-025-158 Болт М10х25
17 48-3 Кронштейн
18 48-7 Планка
19 03-141 Шайба
20 03-143 Пробка
21 48-4 Кронштейн
22 48-5 Кронштейн
23 48-6 Кронштейн
24 48-120 Кожух нижний
25 48-110 Кожух верхний
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
